Caixa de música 1 Caixa de música 2 Caixa de música 3 Caixa de música 4 Caixa de música 5 Caixa de música 6Antes de mais nada, é bom saber o motivo pelo qual esse assunto está sendo abordado nesse site, uma vez que existe uma excelente sequência de nove vídeos na internet que mostra como se faz a restauração completa da parte musical dessas caixinhas de música com passarinho e, além disso, existe um outro site onde é mostrada e comentada a substituição dos foles dessas caixinhas de música. A sequência de vídeos, por ser completa, é muito longa e quase sempre se necessita, somente, de uma pequena parte da informação, além disso, a parte dos foles é restaurada com um material quase impossível de ser encontrado no mercado, principalmente para quem mora fora da Europa ou dos Estados Unidos da América, chamado "zephir skin". Esse material é como se fosse um papel, só que obtido a partir do intestino de um animal.
O site, também mencionado acima, comenta sobre o "zephir skin", mas utiliza um outro material, ou seja, uma espécie de papel conhecido como "Tyvek". Sondando o mercado, encontra-se, no mínimo, três tipos diferentes de "Tyvek", que é como um papel encerado. Algum deles funciona bem? Qual o melhor?
Esse site comenta os resultados da tentativa de utilizar os materiais mencionados acima, ou seja materiais alternativos ao "zephir skin", seus prós e seus contras e, em função disso, mostra em uma sequência de fotos, a substituição dos foles.
Na grande maioria dos casos, o problema dessas caixas de música está concentrado no cantar do passarinho e, particularmente, nos foles que o produzem. Mesmo que os foles não estejam furados, e dessa forma nenhum som é produzido, a substituição dos mesmos pode ter sido feita de forma inadequada ou com material impróprio e o som é prejudicado, como se pode ver nos vídeos comparativos, abaixo.
(click para assistir os vídeos abaixo)
À esquerda está uma caixa de música que ainda apresenta seus foles originais de fábrica, e à direita está uma caixa de música que teve seus foles trocados recentemente. É possível verificar que nesta última o passarinho só começa a cantar com um incentivo externo e que a velocidade de sua movimentação e canto é bem menor que o da caixa à esquerda.

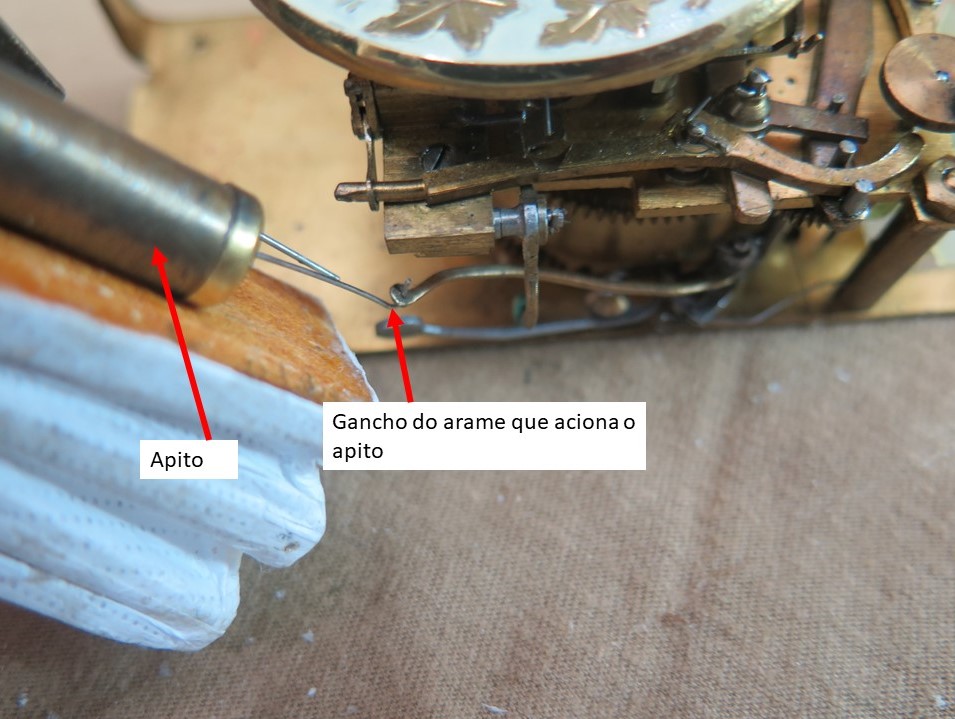

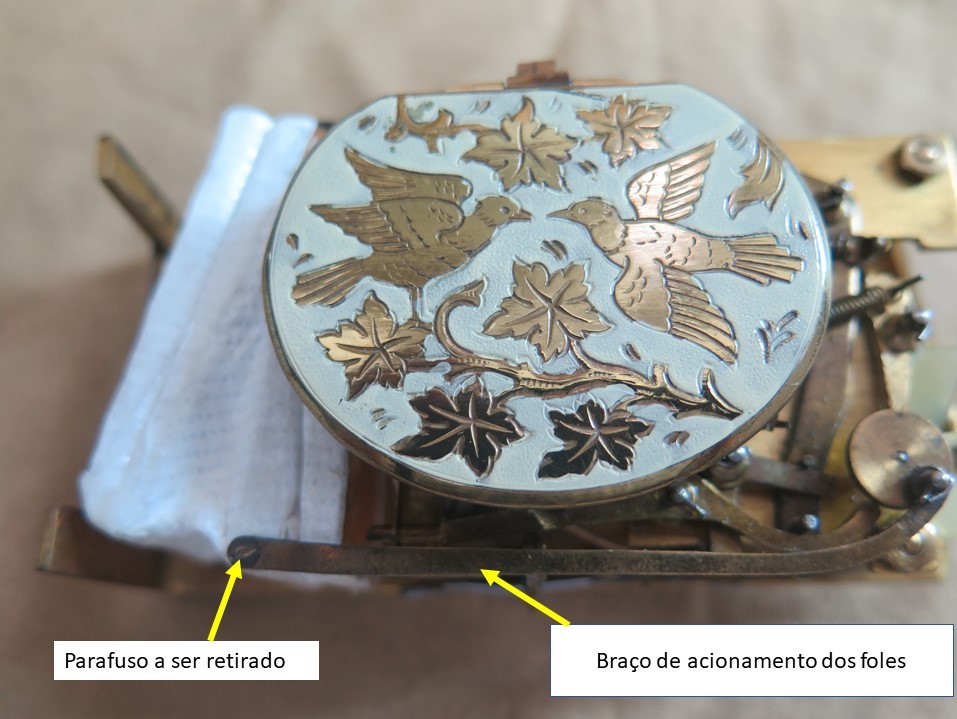

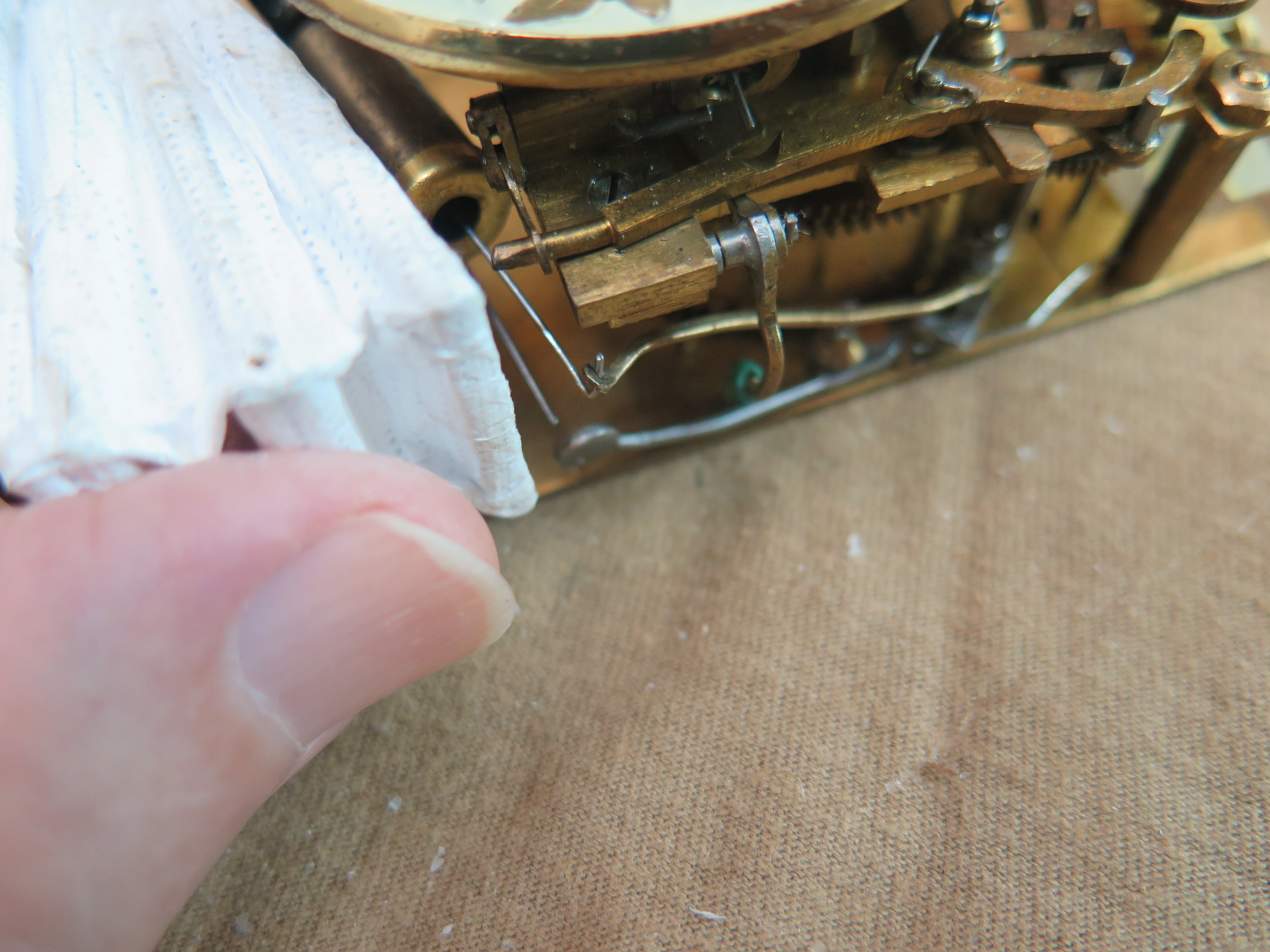

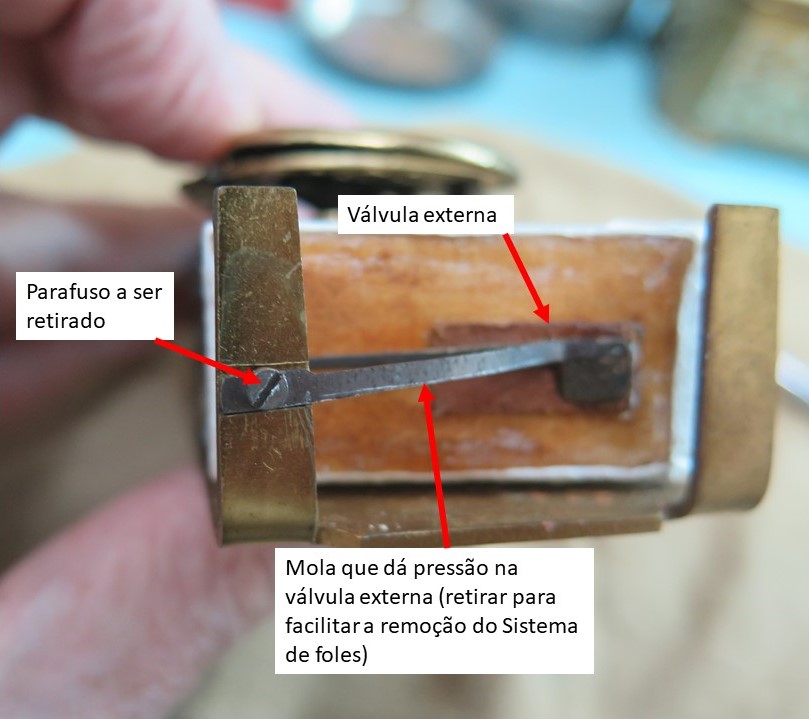

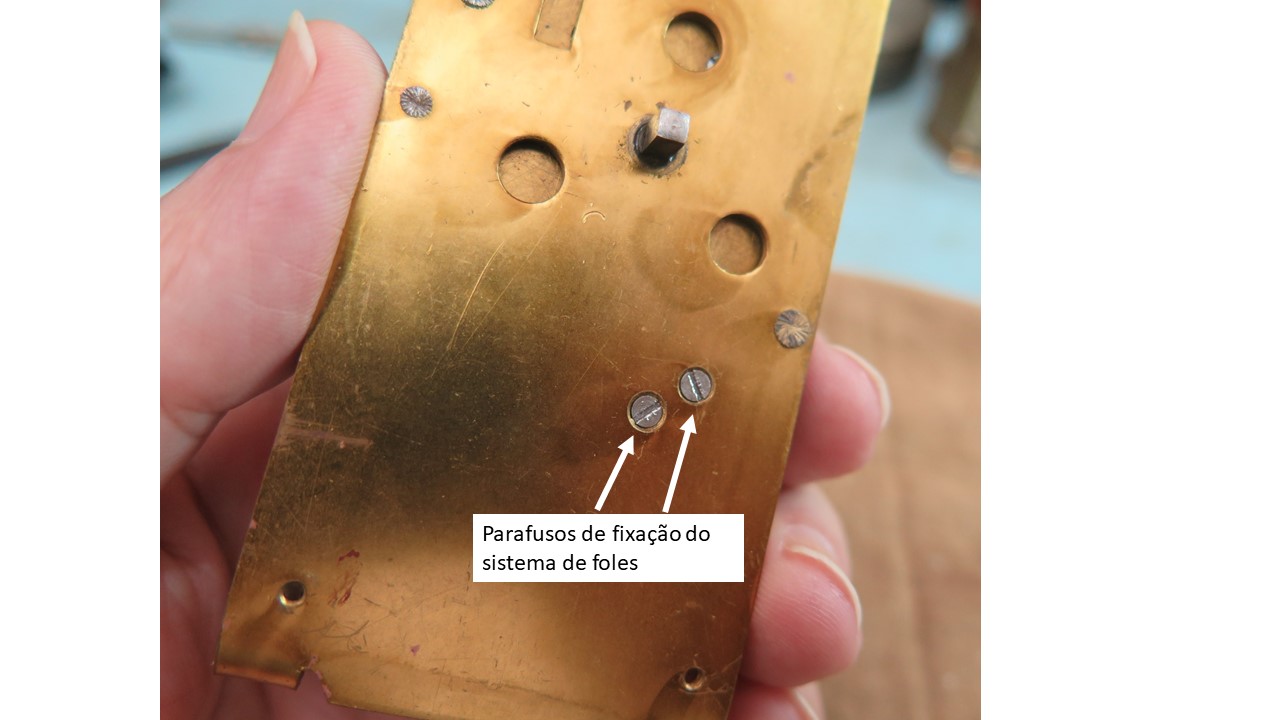

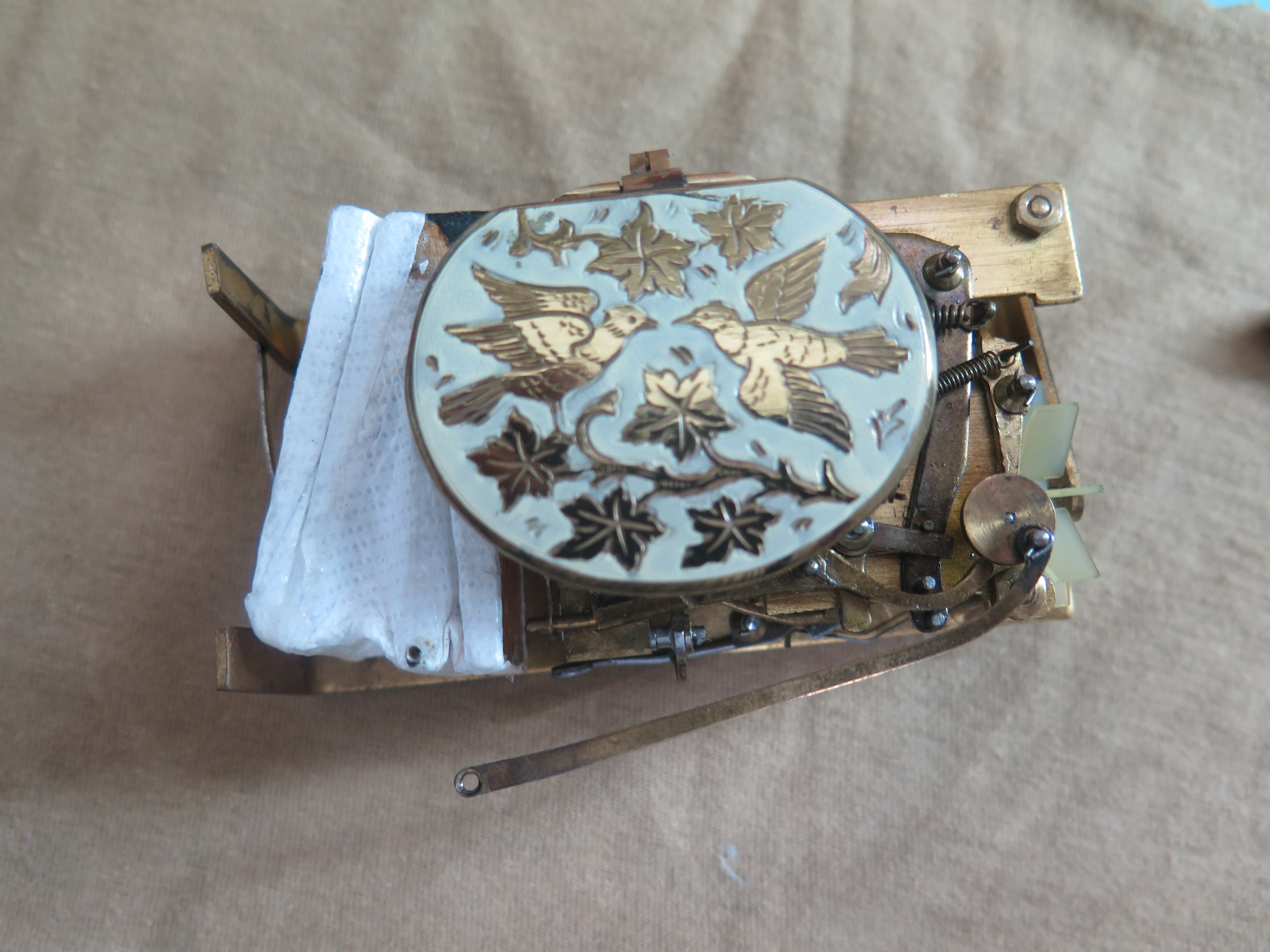

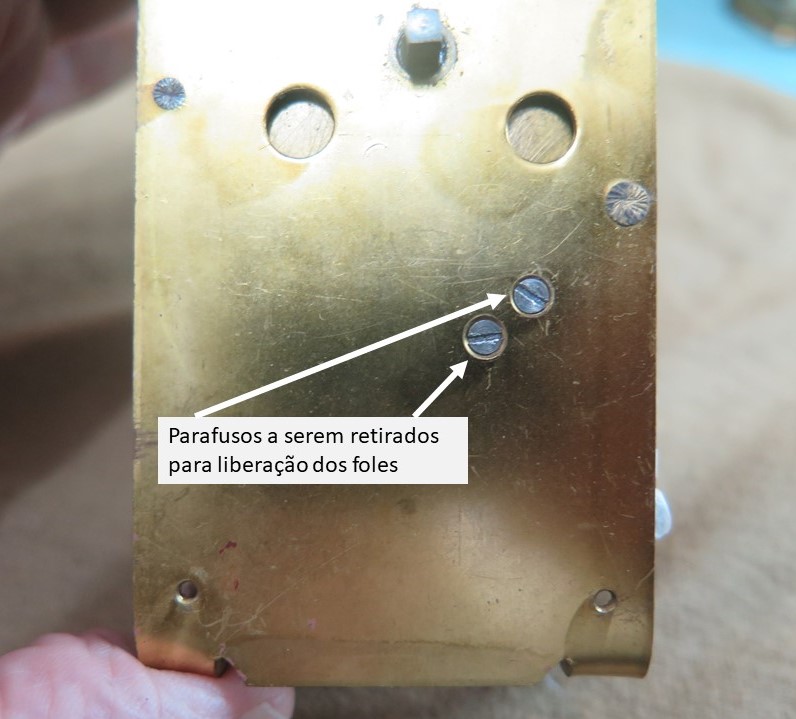

Uma vez retirado o mecanismo de dentro da caixa, a separação do sistema de foles é muito simples (sequência de fotos abaixo). Desconecte, primeiro, o braço de acionamento do sistema de foles pela retirada do pequeno parafuso que fica no topo do sistema. Depois, vire o mecanismo de cabeça para baixo e retire os dois parafusos que estão no fundo e, para maior facilidade retire, também, a mola que dá pressão na válvula externa do sistema de foles. Com isso, todo o sistema de foles está pronto para ser liberado da fina haste metálica do sistema de trinado do passarinho. Isso pode ser feito sem a necessidade de desempenar a ponta do arame (fazer essa operação várias vezes pode quebrar o arame), bastando para isso trazer o sistema de foles para fora do conjunto da caixa e, com bastante jeito, torcê-lo de modo a liberar o gancho que existe na ponta do arame do apito (whistle).
(click nas figuras abaixo para aumentá-las)

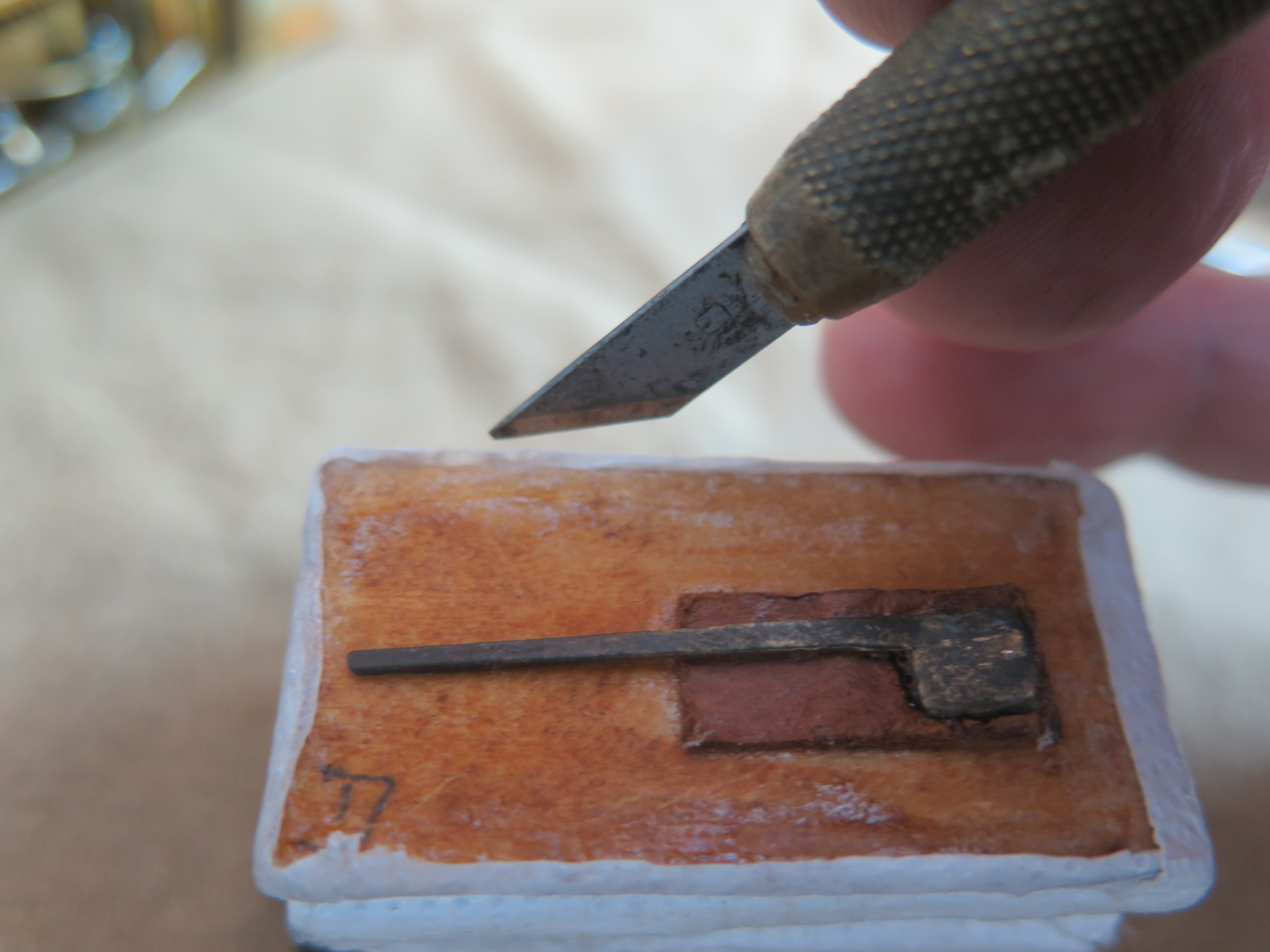

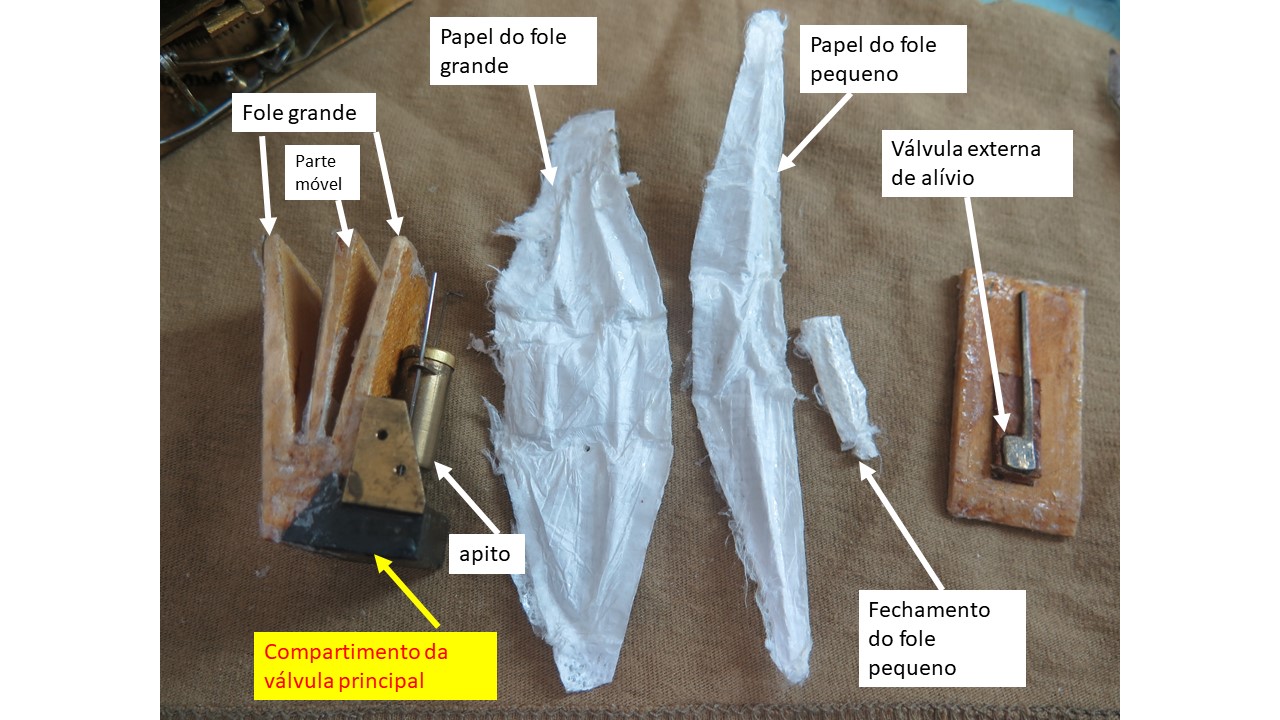

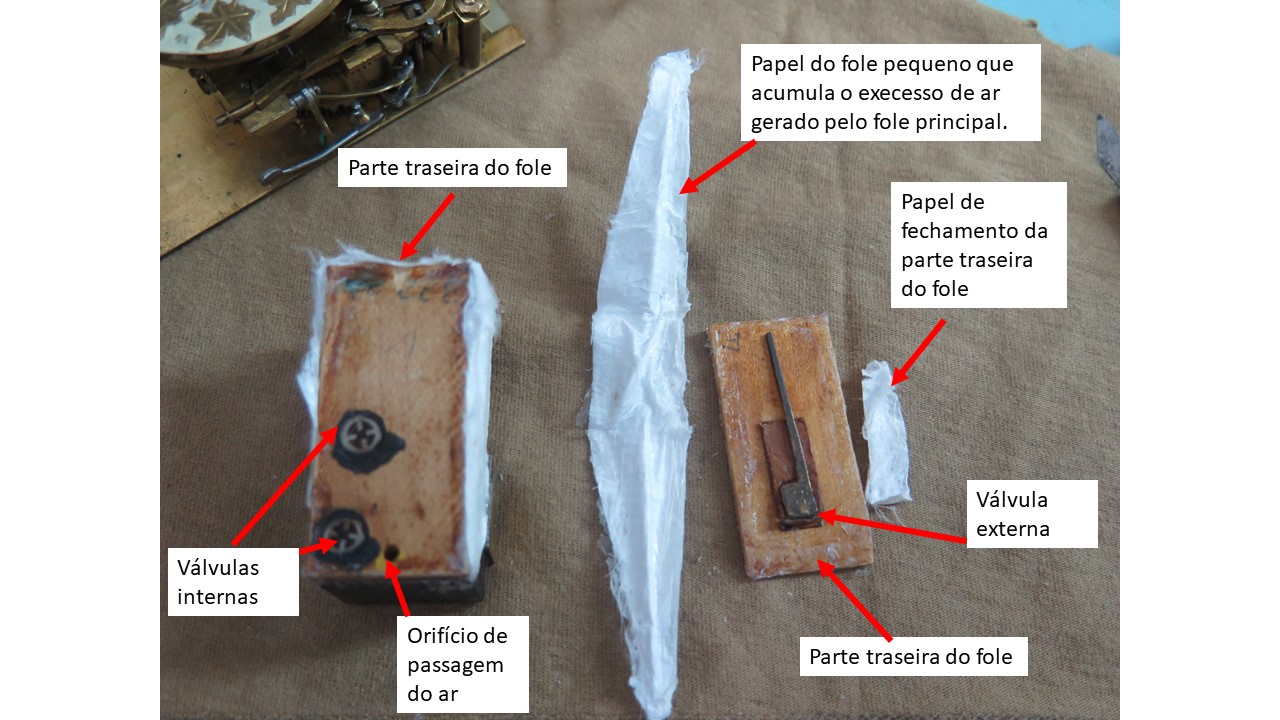

Com uma pequena e afiada faca, descole o papel dos foles das partes de madeira, SEMPRE PROCURANDO PRESERVAR OS FOLES RETIRADOS. Esses foles retirados, mesmo não sendo os originais, como se pode ver na foto abaixo, servem de base para recortar os novos foles. Na verdade tratam-se de dois foles, um maior e outro menor. O menor é aquele que fica próximo à válvula externa e ele é responsável por acumular o excesso de ar produzido na movimentação do fole principal. Se, por coincidência, os papéis dos foles forem os originais da caixa de música, eles deverão ter uma cor amarelada relativa ao tempo e ao material utilizado. NÃO OS JOGUE FORA! Preserve-os, se possível, porque eles serão os moldes ideiais caso os foles tenham que ser substituídos, novamente, no futuro. É possível verificar que nesse caso foi usado um papel encontrado no mercado para os foles dos relógios cuco, mas que como eram muito porosos foi tentado impermeabilizá-los com cola, só que não deu muito certo.

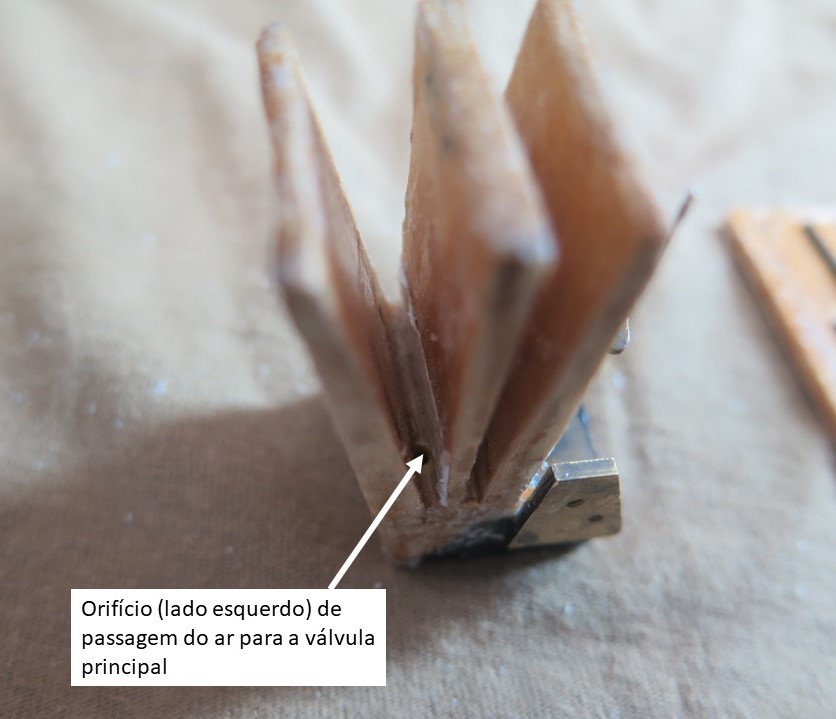

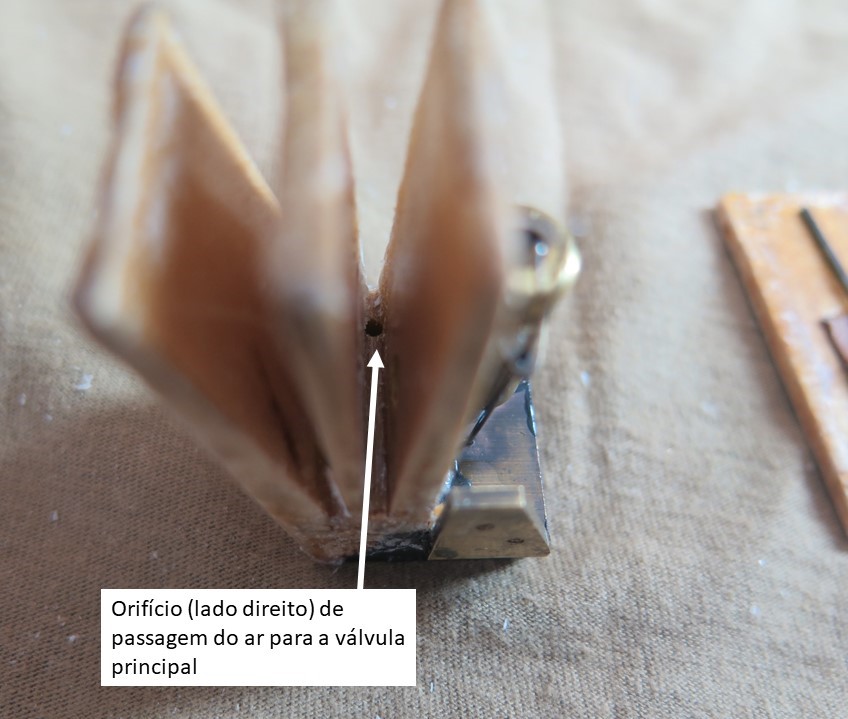

Os vídeos sugeridos no início dessa página como uma referência para restauração dos foles dessas caixas de música, aconselham a que, quando da reparação/substituição dos papéis dos foles, seja feita, também, a restauração das válvulas internas. Não é muito comum essas válvulas apresentarem problema porque elas não tem movimento que degrade o material usado na confecção, mas fica o alerta para os interessados e sugere-se que busquem a informação sobre como fazê-lo, nos vídeos referenciados no início dessa página, se for o caso.
(click nas figuras abaixo para aumentá-las)

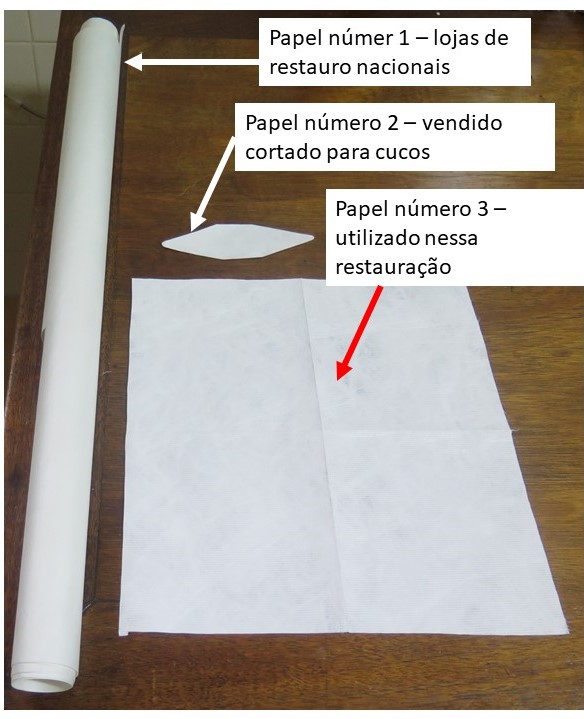

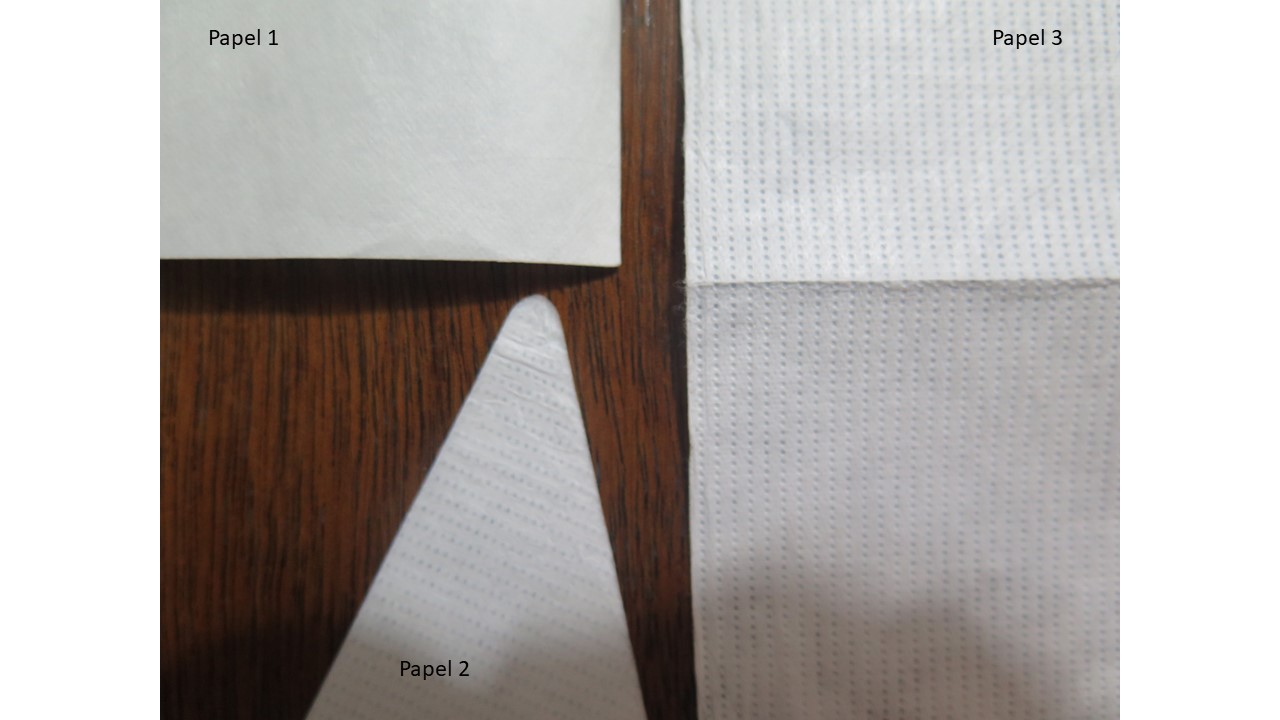

Como já foi dito anteriormente, o material ideal/original para a confecção dos foles é considerado o "zephir skin", mas que não tem sido encontrado no mercado. A outra opção é o papel conhecido como "Tyvek". Ocorre que, quando se procura na internet, encontra-se, pelo menos, três tipos de papel diferentes com o mesmo nome. O primeiro deles, facilmente encontrável em lojas de restauração, é vendido em grandes folhas de 66x96cm (ou maiores) e em diversas gramaturas. Não é caro, mas é difícil de ser reconhecido como papel pois é composto de filamentos de polietileno. Não deu bons resultados, mesmo na gramatura mais baixa os foles não conseguem se mover. O segundo é encontrado no mercado internacional em lojas que vendem materiais e ferramentas para relógios antigos, já vem cortado no formato dos foles dos relógios CUCO e tem que ser recortado para essas caixas de música. Sai um pouco mais caro devido ao frete e impostos de importação. Ele produz um resultado aceitável para a maioria das pessoas, mas certamente não para os colecionadores e apaixonados. O terceiro, também é encontrado no mercado internacional, está anunciado como sendo o papel utilizado pelos fabricantes de relógios CUCO, na Alemanha, para confecção dos foles. É bem mais caro e ao seu preço ainda deve ser adicionado o frete e possíveis taxas de importação. Ele é vendido em folhas de tamanho próximo ao papel A4. Esse foi o papel escolhido para ser usado nessa caixa que está sendo restaurada.
(click nas figuras abaixo para aumentá-las)

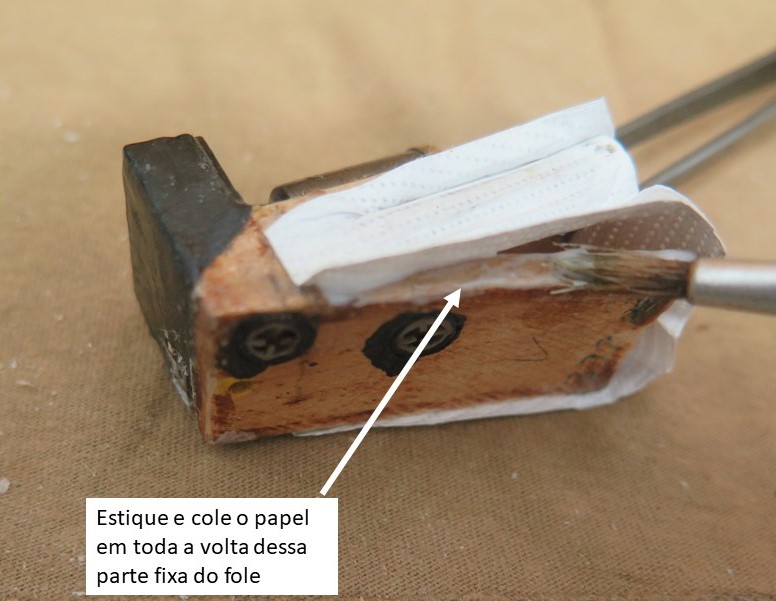

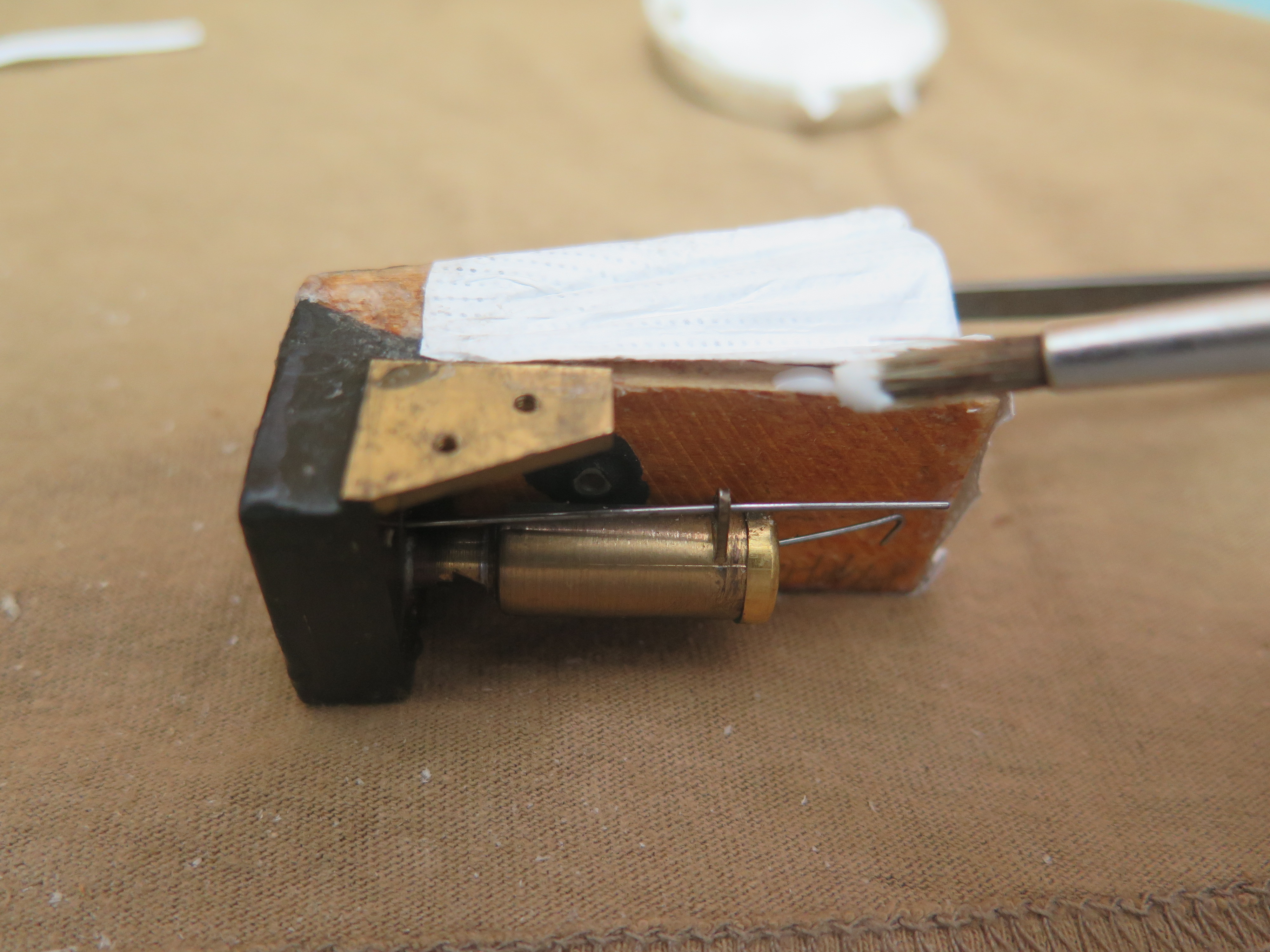

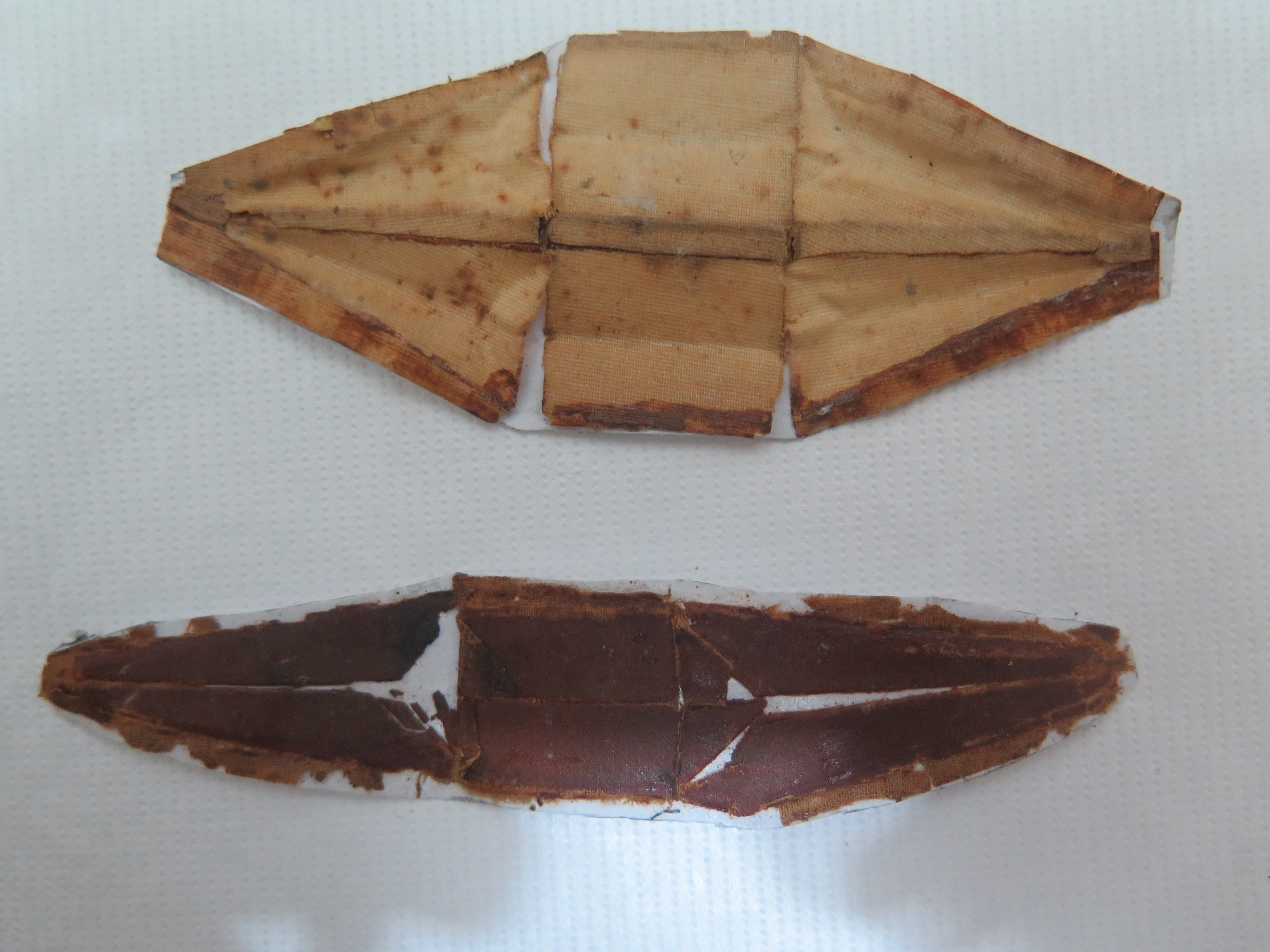

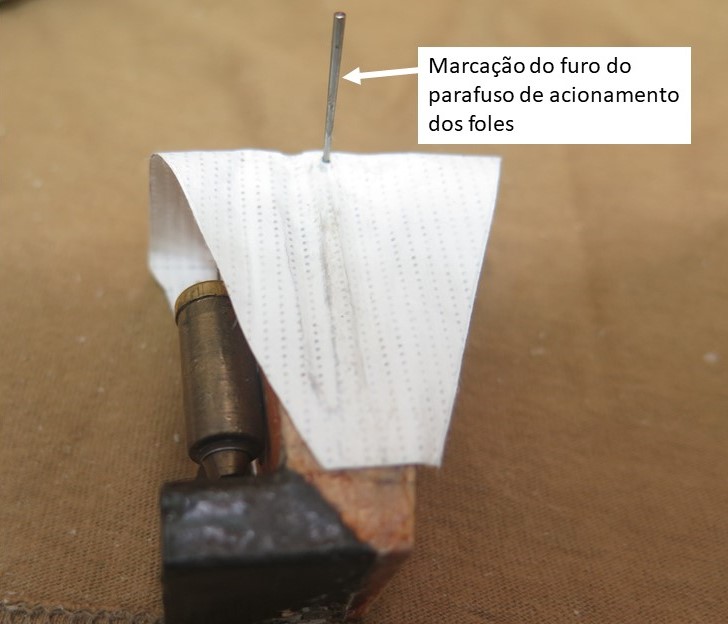

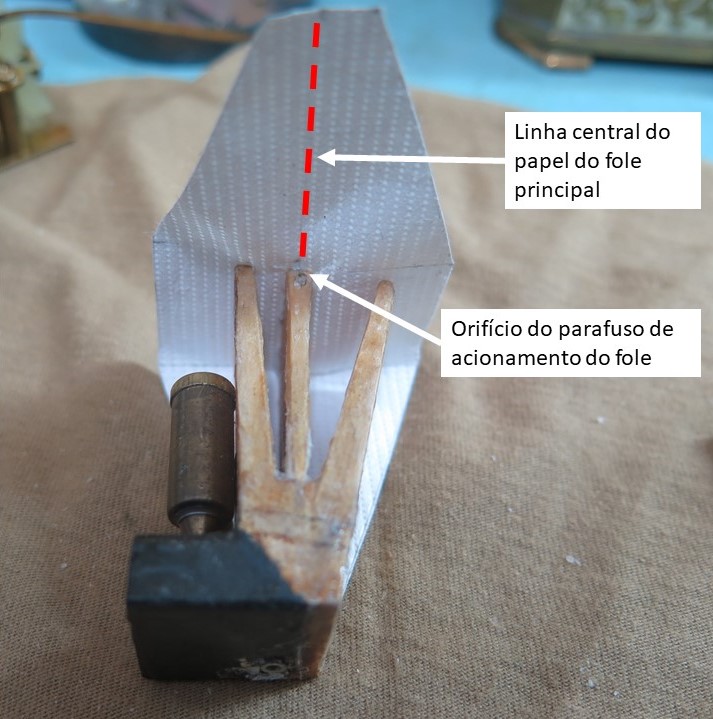

Como já foi dito anteriormente, utilize o papel antigo, retirado dos foles, como um guia para o corte dos novos. Não é necessário uma precisão extremada porque pequenas diferenças podem ser corrigidas na aplicação dos papéis. Se puder utilizar papéis originais como molde, melhor, e se puder, ainda, os guarde como modelo para restaurações futuras. No caso foram utilizados, como molde, papéis originais retirados na restauração de outra caixa. É IMPORTANTE MARCAR A LINHA CENTRAL DO PAPEL A SER UTILIZADO NO FOLE PRINCIPAL. Inicie a colagem procurando fazer com que a linha central do papel fique alinhada com o meio da parte móvel do fole principal (IMPORTANTE). Deixe secar antes de continuar. A pressa não é boa opção nesse hora. Depois de secar, termine a colagem do papel, usando ainda a linha central do papel como guia. Não se esqueça de marcar a posição do orifício do parafuso de acionamento do fole.
(click nas figuras abaixo para aumentá-las)

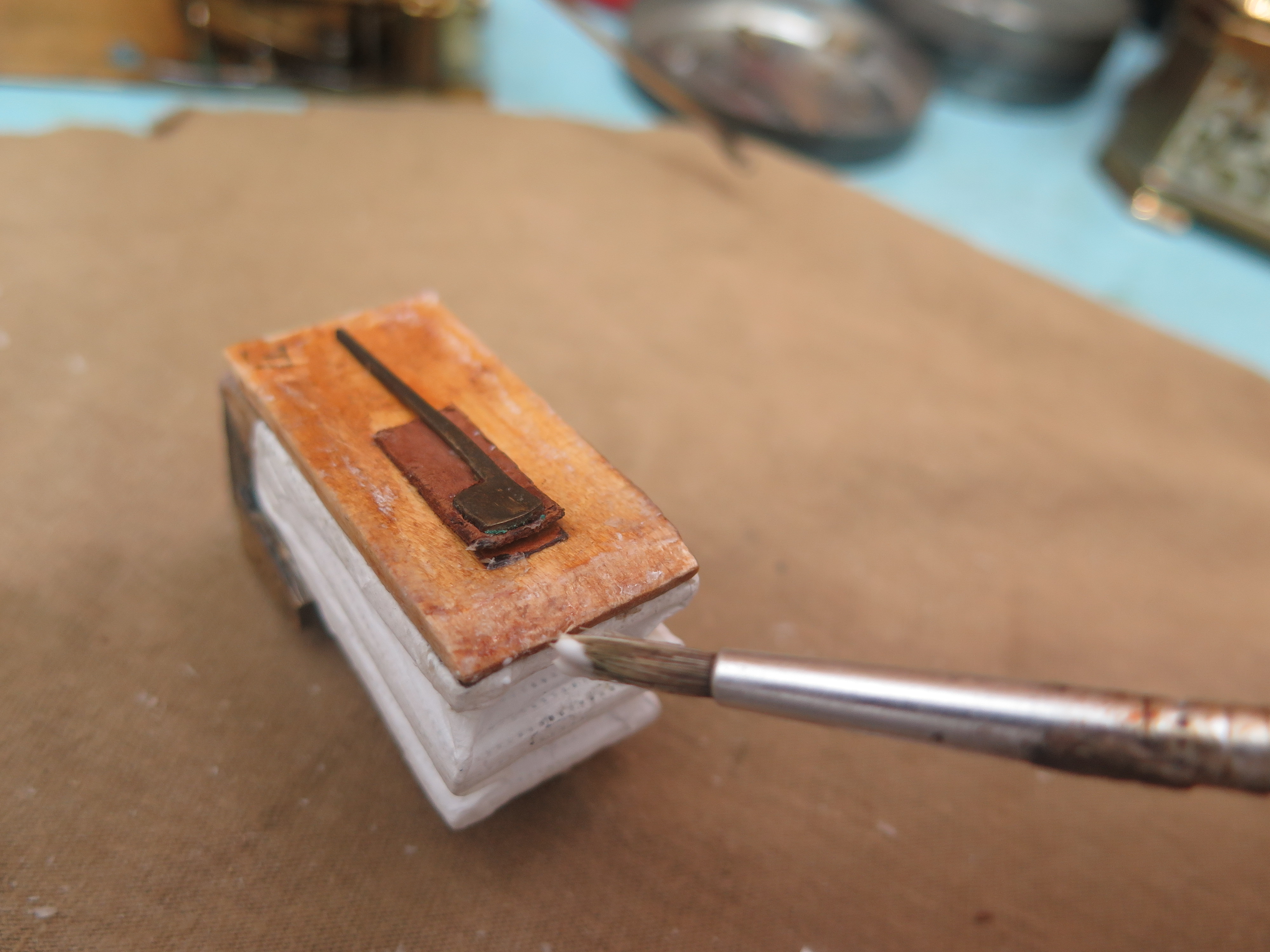

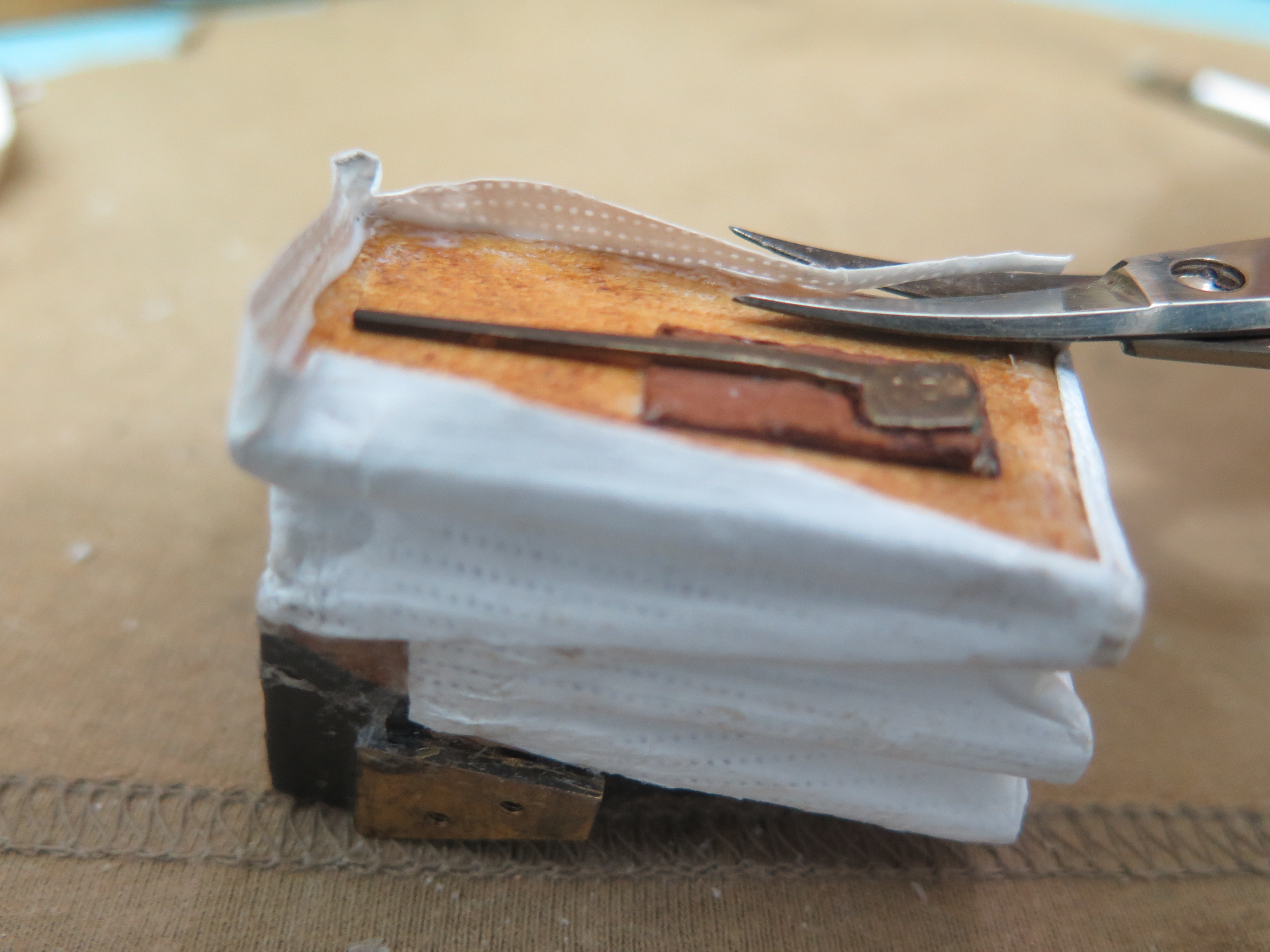

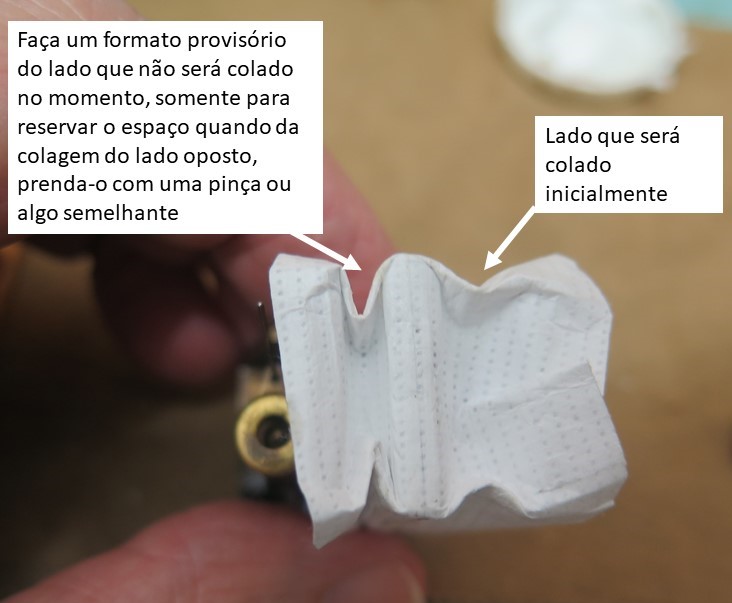

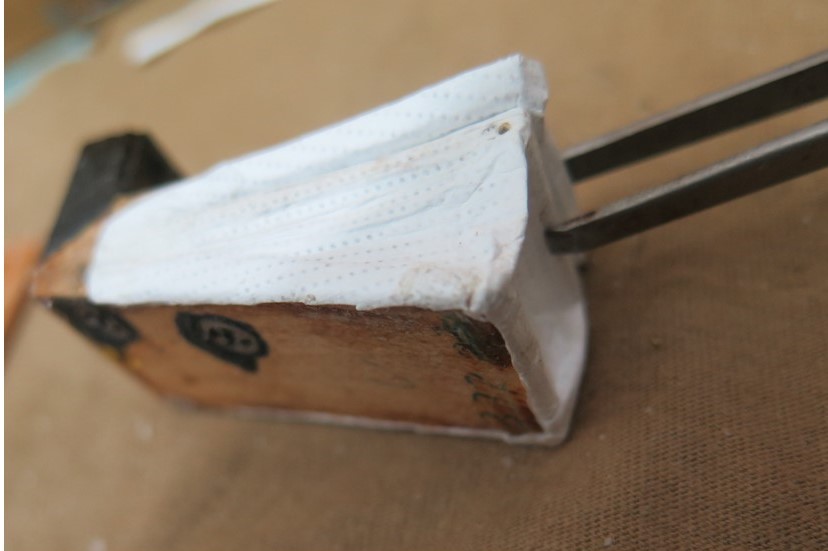

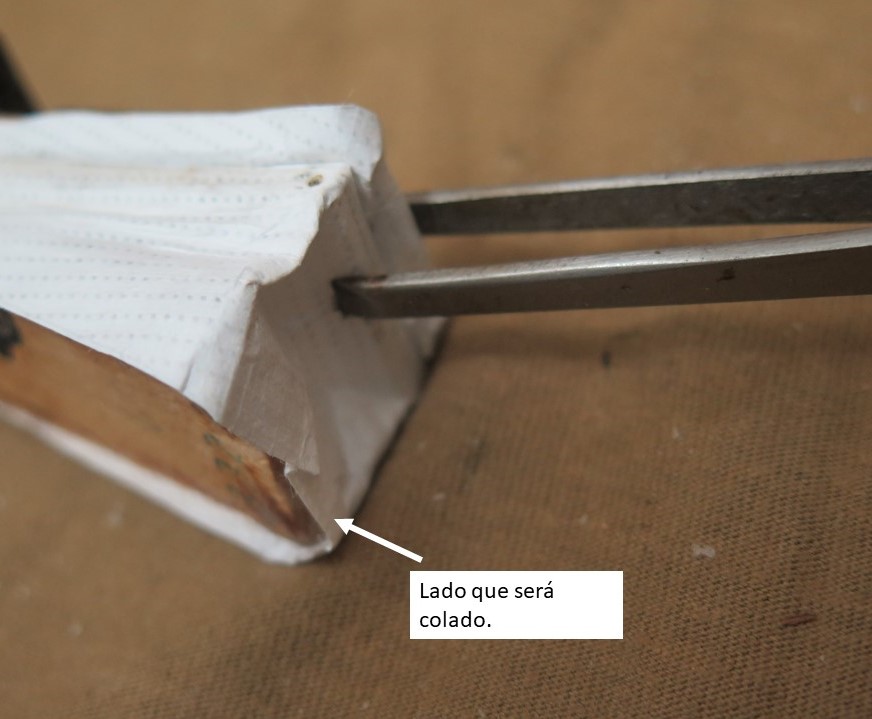

Para continuar a colagem do papel no fole principal, puxe a parte móvel central para um lado, formate, provisoriamente, o papel do fole no lado oposto e segure com uma pinca, por exemplo. Isso vai marcar e posicionar o limite máximo da parte móvel do fole quando em movimento para esse lado. A seguir, estique a parte oposta do papel e cole no lado oposto do fole. Depois de secar, corte o excesso e repita a operação para montagem e colagem do outro lado do fole (aquele que ficou preso com a pinça).

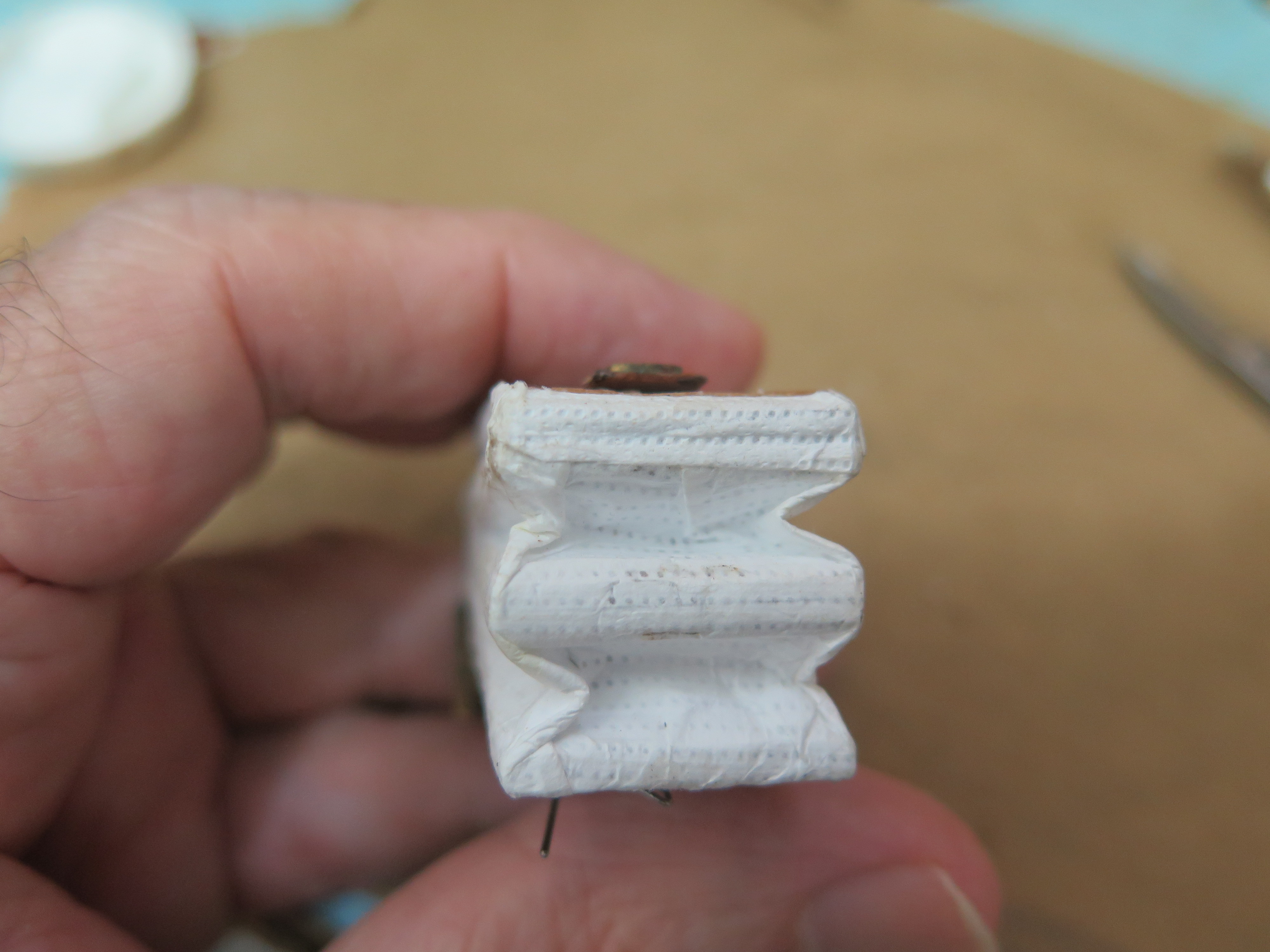

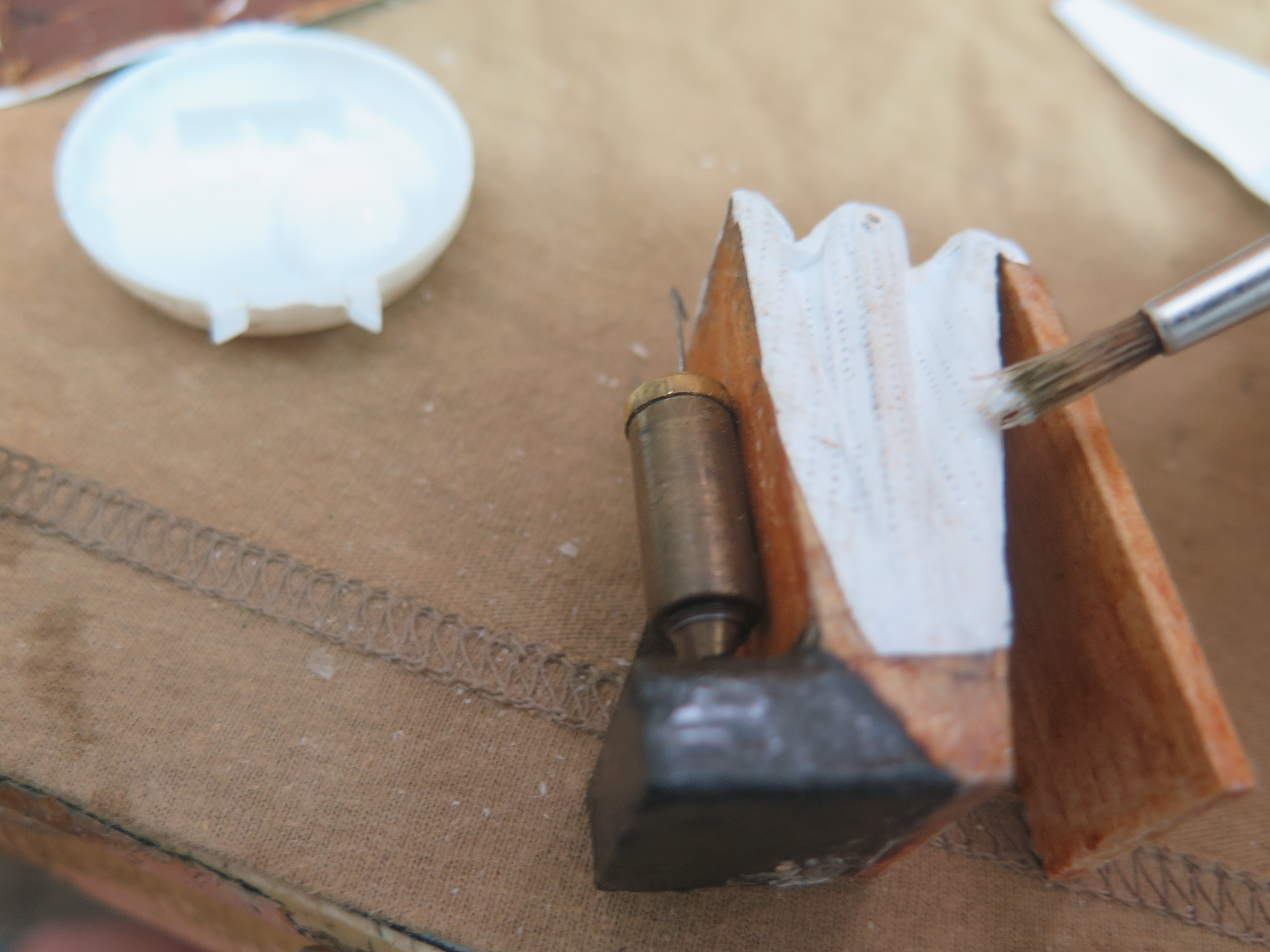

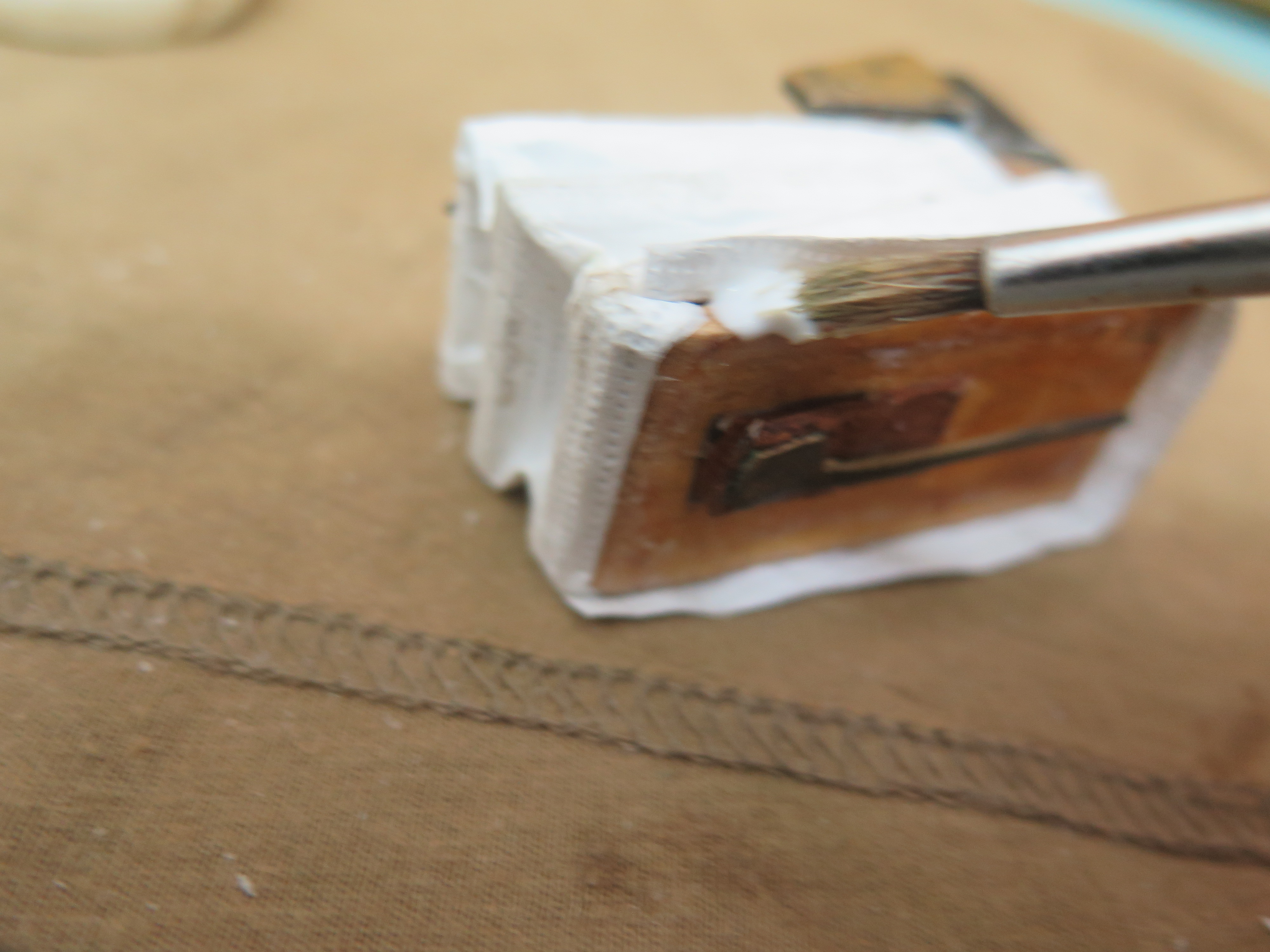

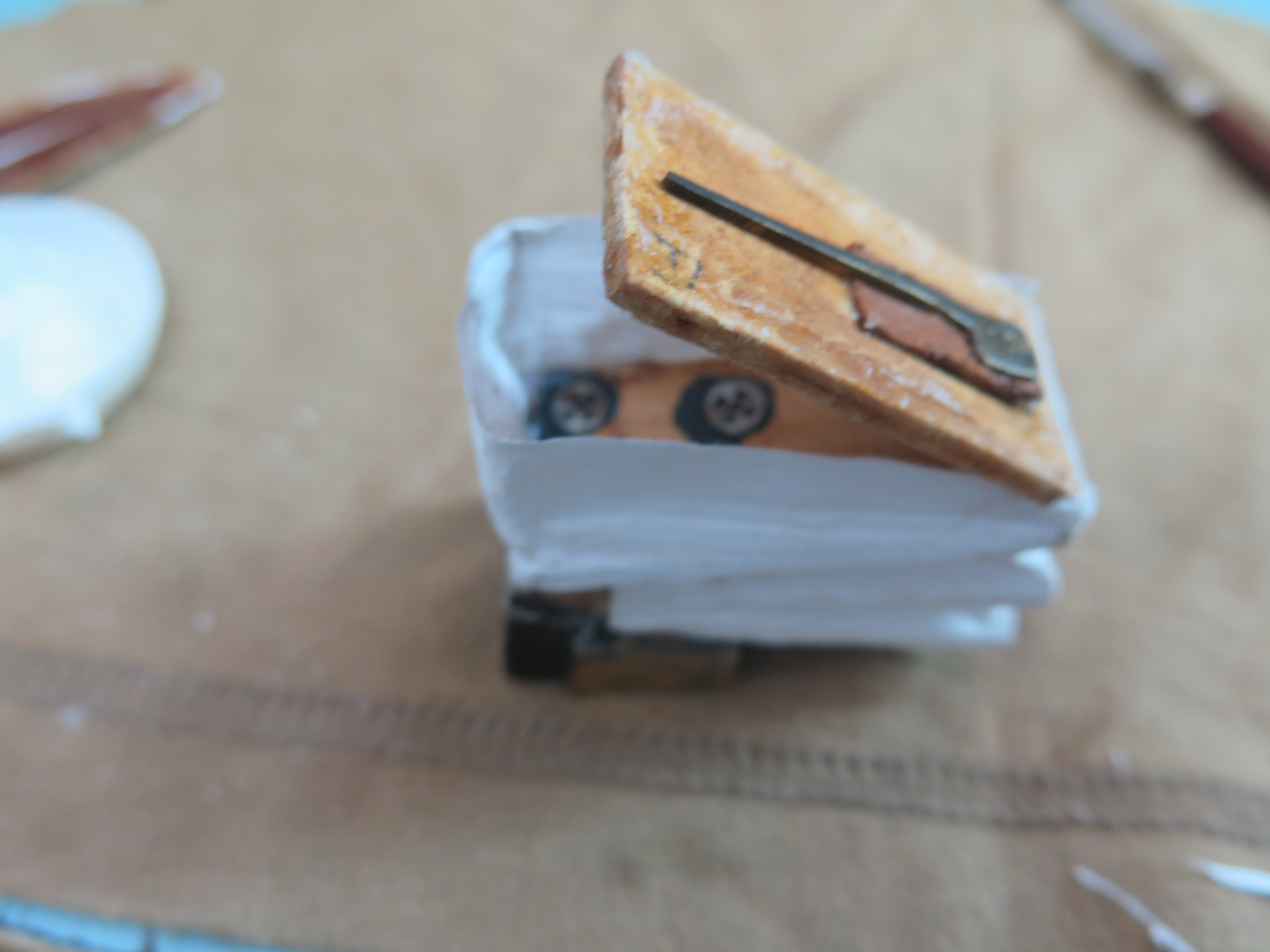

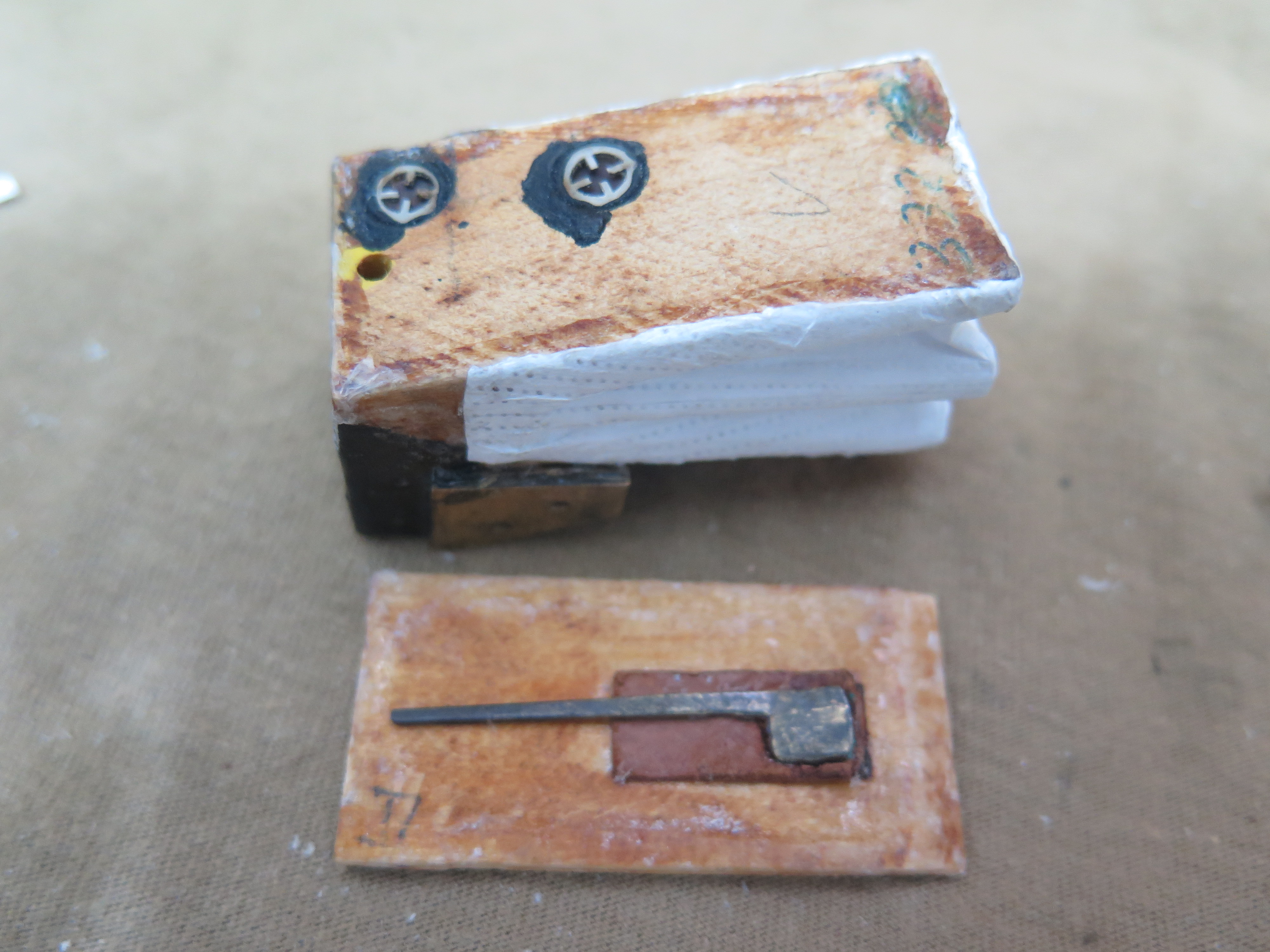

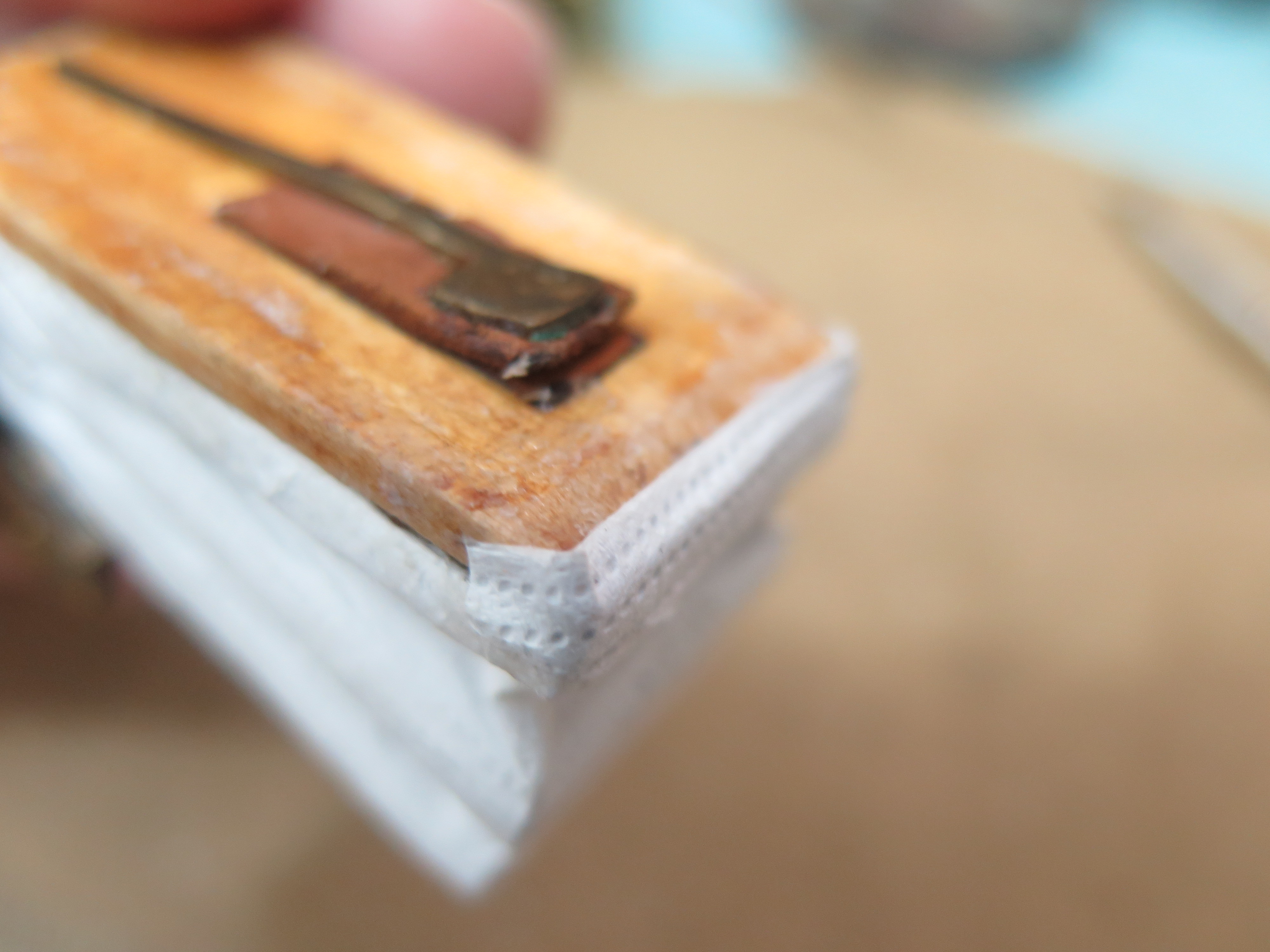

A colagem do papel no fole pequeno, aquele que se destina à acumulação do excesso de ar, é feita de forma semelhante, exceto pelo detalhe de fechamento de sua parte traseira, que é feita por um pequeno pedaço de papel que age como se fosse uma dobradiça. Sugere-se que a montagem do papel nesse fole comece por essa "dobradiça".

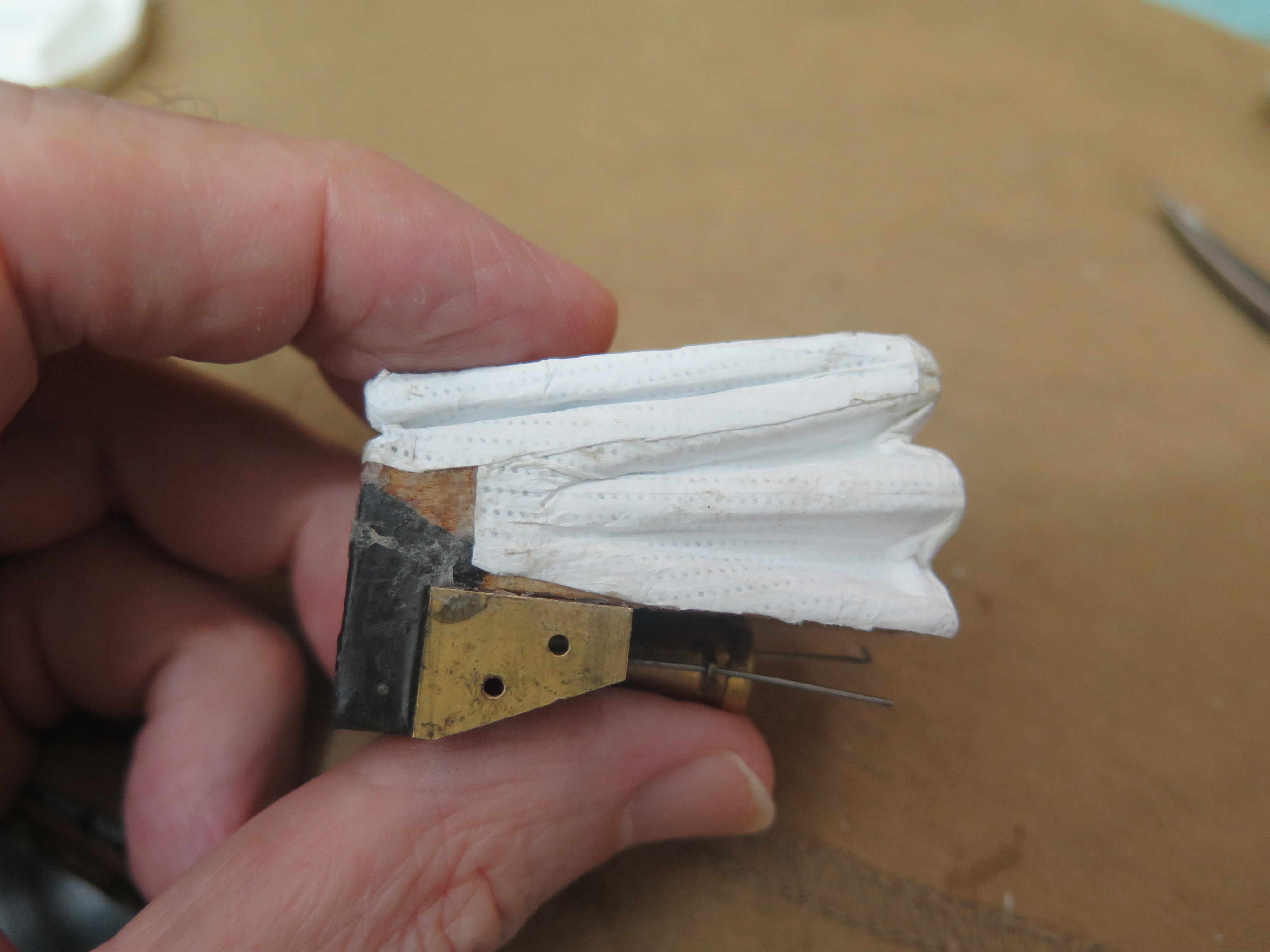

Antes de iniciar a remontagem do sistema de foles na caixa, é conveniente testar para verificar se não foi deixado algum local descolado por onde o ar possa escapar. Para fazer o teste pressione o arame que controla a válvula principal, coloque o arame do apito em uma posição intermediária, feche a válvula externa (tudo simultâneamente como no filme) e acione o fole. É possível verificar a variação do trinado do passarinho colocando o arame do apito em várias posições.

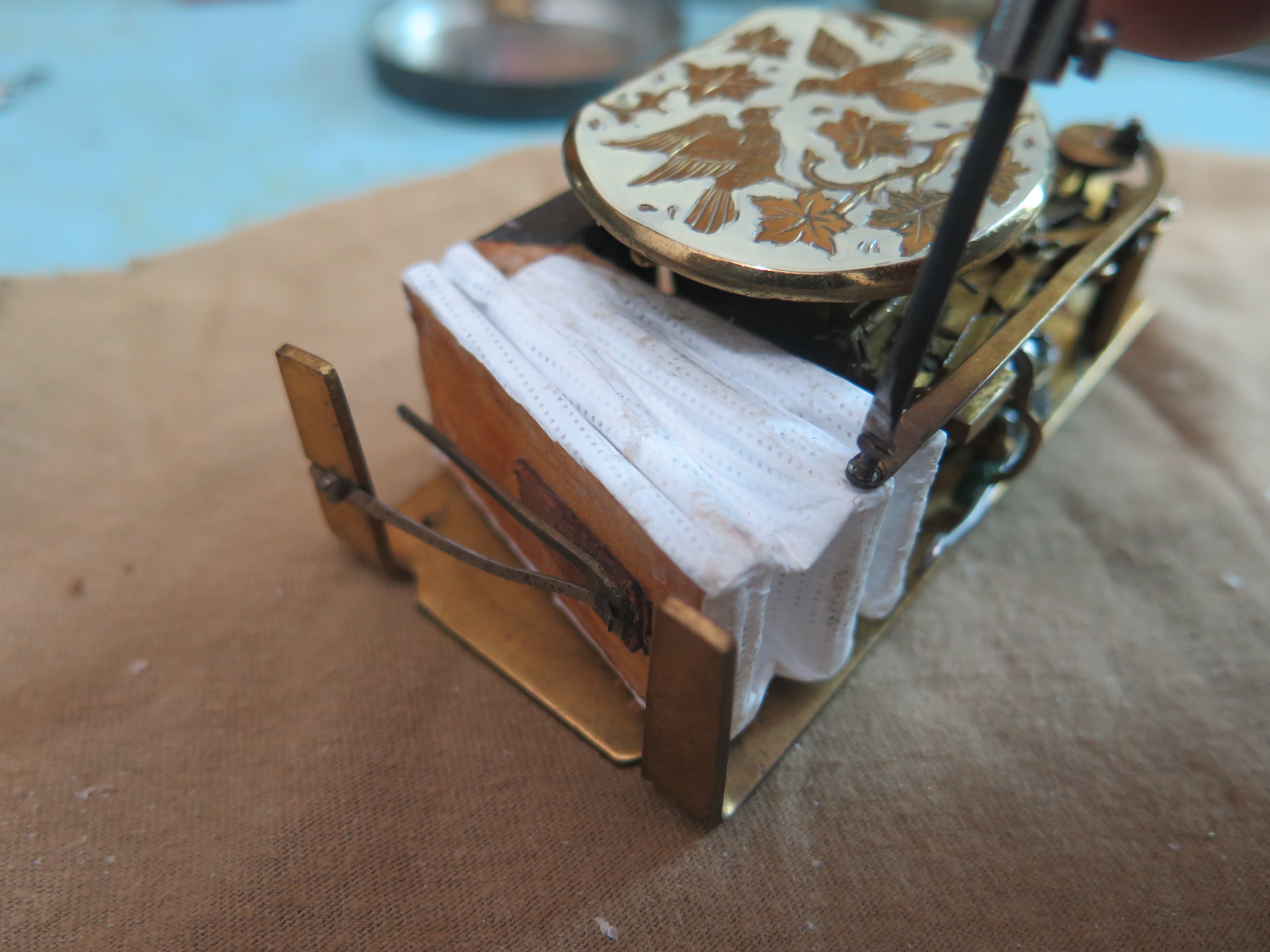

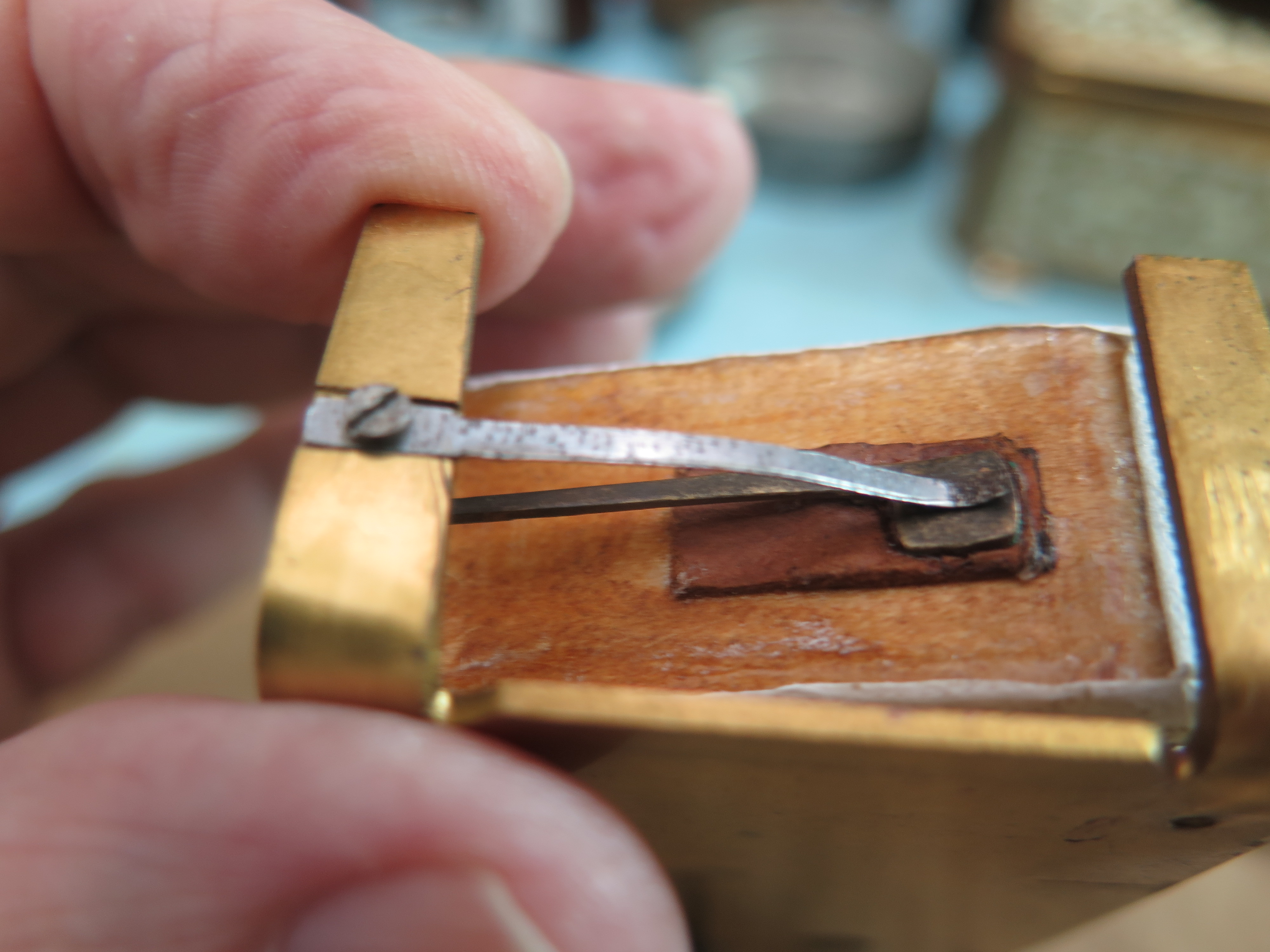

A remontagem do sistema de foles não apresenta nenhuma dificuldade, é apenas a sequência inversa da desmontagem. Deve-se começar prendendo o arame do apito no seu sistema de acionamento, fixando o sistema de foles pelos dois parafusos existentes no fundo da caixa, montando a válvula externa e, finalmente, fixando o braço de acionamento do sistema de foles. Se sentir que o som da caixa ficou muito baixo, é possível aumentá-lo dando um pouco mais de pressão na mola da válvula externa.
