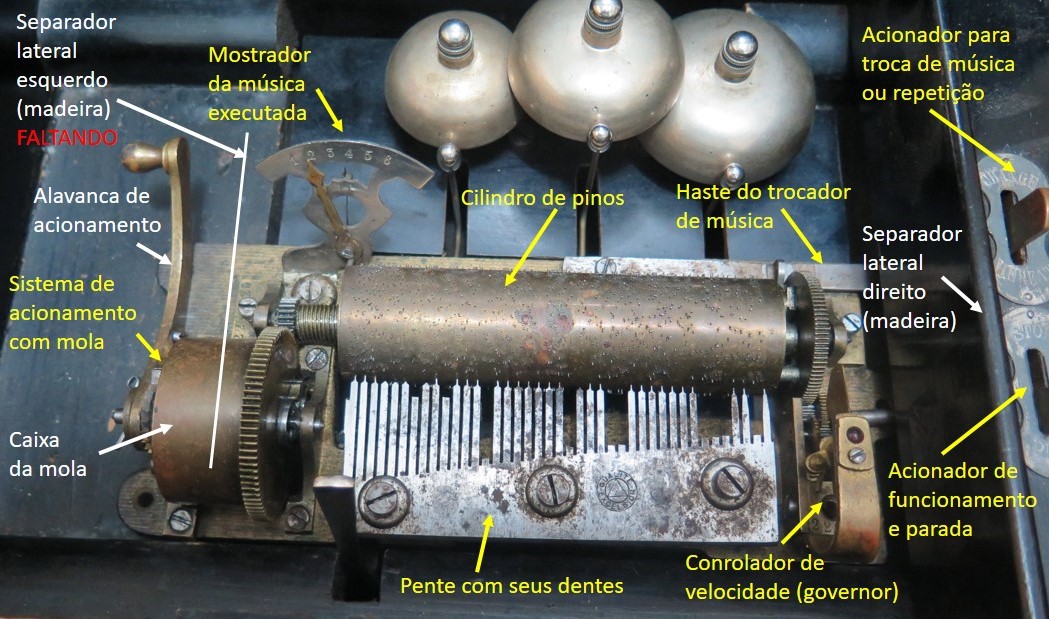

Caixa de música 1 Caixa de música 2 Caixa de música 3Na publicação anterior foram mostrados os problemas visíveis da parte mecânica de uma caixa de música, com o objetivo de ilustrar a dificuldade de cada reparação e, em consequencia, seu custo. Nessa atualização pretende-se mostrar os defeitos normalmente encontrados na parte musical da caixa e também os defeitos invisíveis, ou seja, aqueles que só são encontrados após a desmontagem.

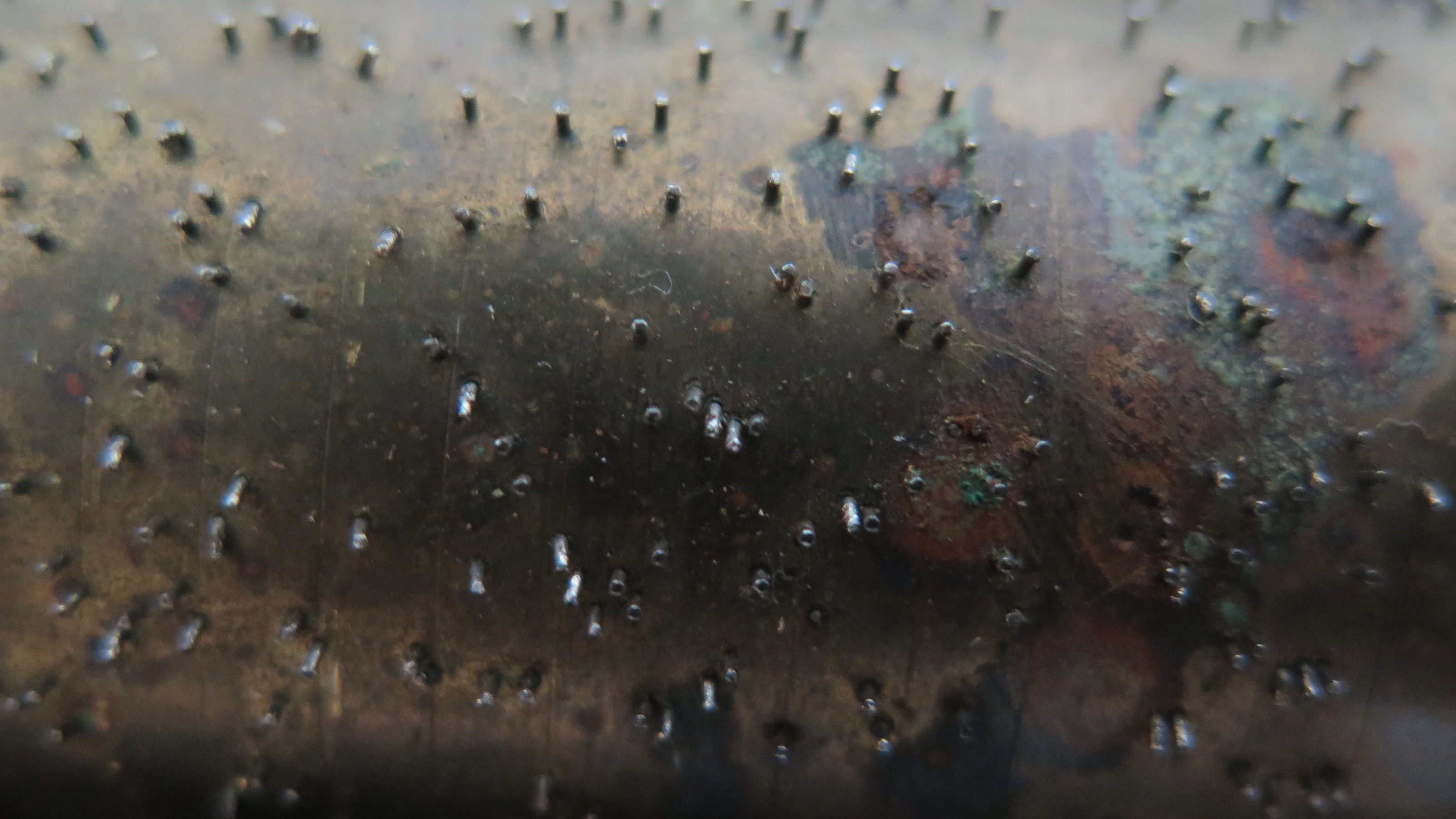

Cilindro com pinos - O problema dessa parte da caixa de música está sempre associado aos pinos,
propriamente ditos. Existem duas possibilidades, problemas oriundos do uso normal da caixa de música ou problemas oriundos de uma operação inadequada.
A simples operação da caixa de música faz, com o passar do tempo, com que os pinos se curvem naturalmente após acionar repetidamente um dente do pente. Essa
curvatura do pino será tão mais intensa quanto maior for a corrosão dos pinos de aço, ou seja, será muito maior nas caixas de música que nunca foram ou que
foram raramente lubrificadas. A corrosão na base dos pinos (região em contato com o metal do cilindro) ajuda a enfraquecer os pinos permitindo que eles verguem mais
rapidamente quando forçados para baixo pelo dente do pente. Além disso, em alguns casos, é possível se encontrar vários pinos que já foram quebrados, ou pelo uso
ou quando se tentou desentortá-los. Toda caixa de música, ao sofrer manutenção, deverá ter os pinos do cilindro verificados e desempenados,
quando for o caso. Espera-se, em uma caixa de música normal e com boa manutenção, que pelo menos 10 a 30% dos pinos estejam empenados e eles devem ser desempenados
um a um, e com cuidado, para reduzir ao máximo o número de pinos que sejam quebrados na operação.
A outra situação, muito mais crítica, ocorre quando uma operação incorreta ou uma tentativa de desmontagem sem a liberação da mola do mecanismo de acionamento é feita. Nesse caso, o cilindro gira rápida e violentamente, fazendo o que se convencionou chamar de uma corrida ou run, empenando e/ou quebrando quase todos os pinos. Essa é uma situação dramática e que, na maior parte das ocasiões, não justifica uma restauração. A restauração implica na substituição de todos os pinos, um a um. Inicialmente é necessário retirar o que sobrou dos pinos originais, normalmente mergulhando em ácido, retirar o cimento que existe dentro do cilindro e que segura os pinos, cortar pinos de mesmo diâmetro que os originais, inserí-los um a um nos respectivos orifícios, aplicar novamente o cimento para sua retenção e ajustar a altura de pino por pino. Poucas pessoas hoje tem habilidade para fazer o trabalho, raríssimas, entre essas, vão se dispor a fazê-la e quase ninguém estará disposto a pagar o custo dessa manutenção. A não ser em situações especialissimas, desaconselha-se totalmente a aquisição/manutenção de uma caixa de música nesse estado.
Clique na imagem para aumentá-la.

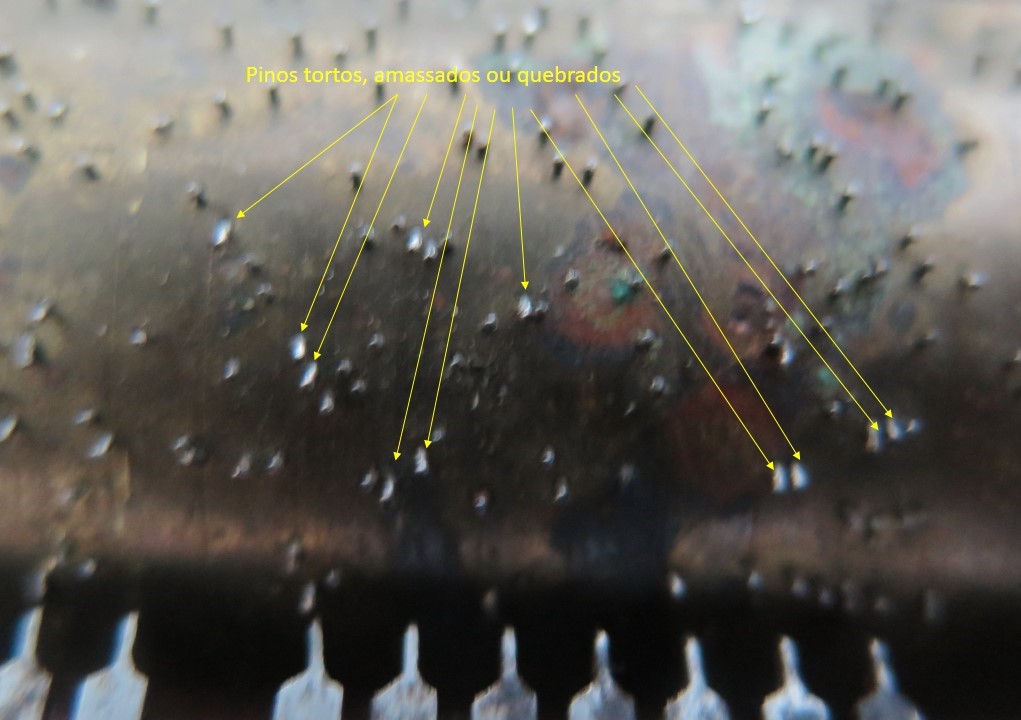

É fácil identificar que se os pinos estiverem amassados eles não acionarão o dente correspondente do pente e, portanto, a nota não será tocada ou será tocada em um nível muito baixo. Por motivo ainda maior, isso também acontecerá se o pino estiver quebrado pois, ele não é substituído em uma manutenção de rotina. Podem até existir restauradores que se disponham a substituir pinos individualmente, mas a grande maioria deles desaconselha fortemente essa prática e aceita somente a substituição total dos pinos, nos casos extremos em que o trabalho se justifique.

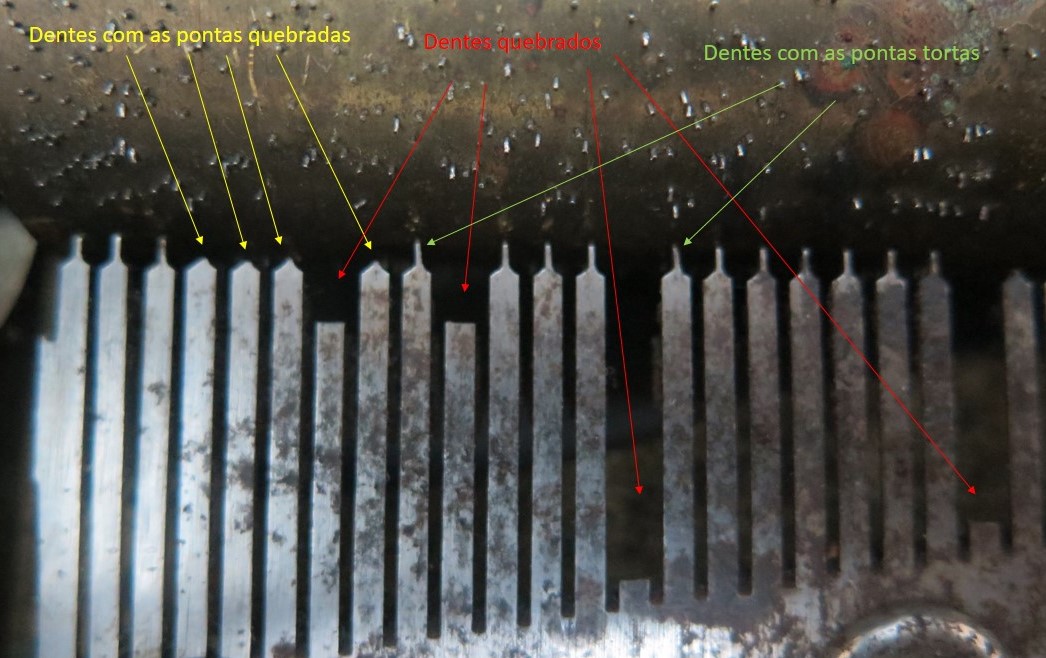

Pente - O pente é o componente musical fundamental da caixa de música e apresenta três tipos de problemas visíveis, a corrosão, a ponta do dente quebrado e o dente quebrado. A corrosão no pente pode ser removida, entretanto não há como evitar que ela interfira na qualidade da reprodução musical. A corrosão afeta o dente de aço na sua vibração, na perda de massa e, portanto, na afinação da nota musical. Se a corrosão for discreta, o que é relativamente comum nas caixas de música, o dano será imperceptível, mas o mesmo não pode ser afirmado na existência de corrosão profunda e em grande extensão do pente. Como a cada dente do pente corresponde uma nota musical se a ponta do dente ou o dente, propriamente dito, estiver quebrado essa nota, evidentemente, não será executada em nenhuma das músicas com uma perda significativa de qualidade.

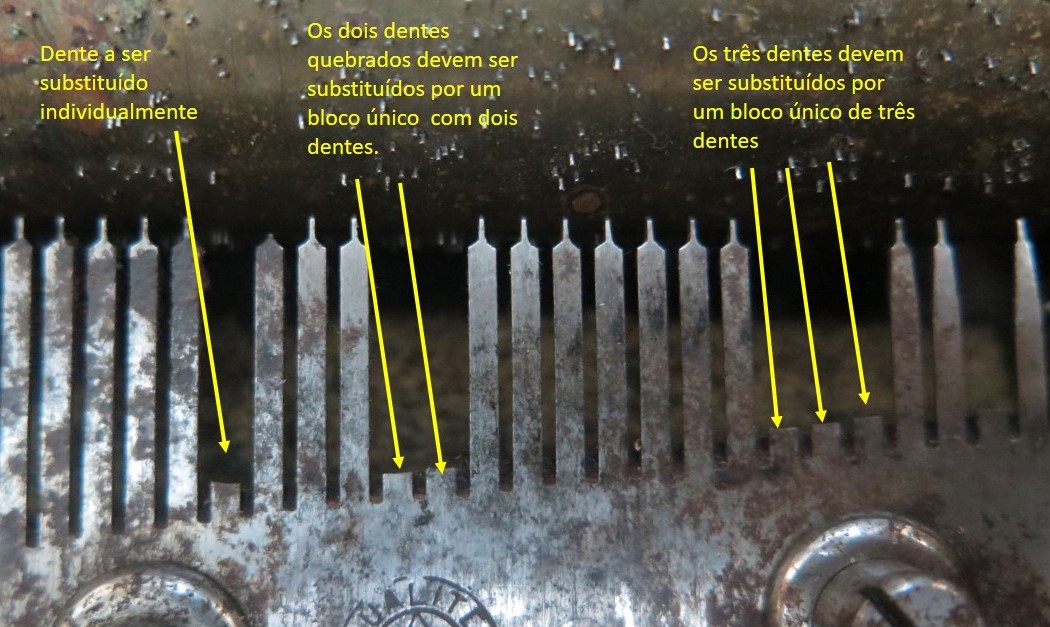

A substituição da ponta quebrada de um dente não é uma operação complicada desde que se tenha os equipamentos e o material correto e, nesse caso, a restauração não implicará em nenhuma perda de qualidade na execução da música. Já quando se fala na substituição de um dente quebrado, além do material e dos equipamentos corretos, é necessária uma grande habilidade para se evitar a perda de qualidade. A substituição de um dente quebrado implica em usinar um novo dente em aço (com as mesmas exatamente as mesmas dimensões do original), usinar no mesmo o local para fixação do damper ( que será visto a seguir), aplicar têmpera ao novo dente, instalar o novo dente através de soldagem, ajustagem fina do comprimento do dente e afinação da nota a ser tocada pelo mesmo através de pesos de chumbo (ver fotos abaixo na parte de defeitos invisíveis). Algumas dessas operações serão mencionadas a seguir, quando se falar dos defeitos invisíveis das caixas de música. O peso de chumbo a ser adicionado depende da nota musical a ser tocada, notas musicais mais graves necessitam de pesos de chumbo maiores. As notas musicais mais agudas podem até não necessitar de peso de chumbo adicionado ao dente do pente (ver fotos abaixo na parte de defeitos invisíveis). Não existe dente meio quebrado, se alguma coisa além da ponta foi quebrada, o dente inteiro tem que ser removido e instalado um outro novo. Quando dois ou mais dentes contíguos estão quebrados, para melhorar a qualidade do trabalho de substituição dos dentes e reduzir a perda de qualidade, eles devem ser substituídos em um conjunto único. Nas fotos abaixo,está apresentado um pente com uma corrosão moderada, com pontas de dentes quebradas e com dentes inteira ou parcialmente quebrados.
Clique na imagem para aumentá-la.

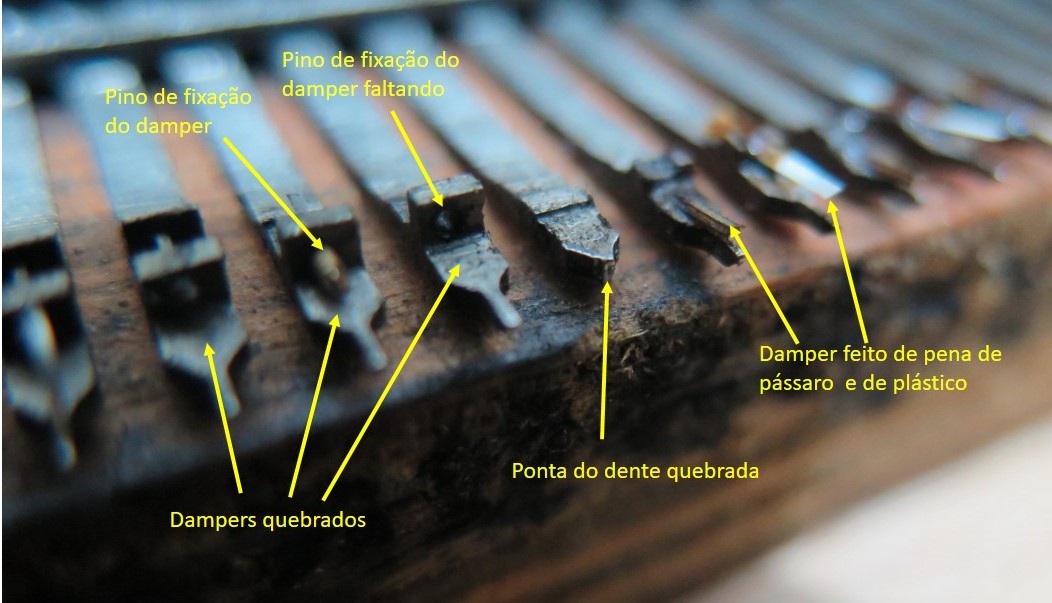

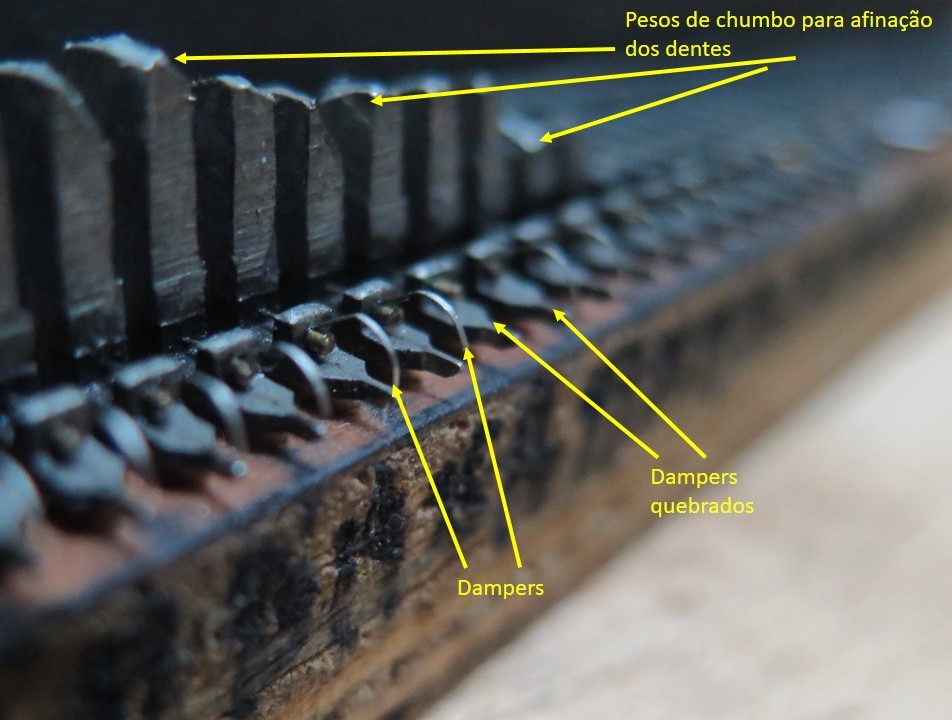

Menciona-se que os problemas são invisíveis porque eles só podem ser identificados com a desmontagem da caixa de música, particularmente do pente. A retirada do pente, precede toda e qualquer operação de desmontagem uma vez que é o coração musical da caixa, assim como o governor era o coração mecânico. Todo o cuidado deve ser empregado para que as conexões com as campainhas ou outros acessórios (se existirem) tenham sido desfeitas (se isso não for feito antecipadamente dentes serão quebrados), os parafusos de fixação sejam afrouxados na ordem correta, retirados e mantidos nessa mesma ordem porque é como eles vão retornar à sua posição na fixação do pente, e, só então, o pente deve ser levantado pelo local existente para essa operação. Ao se virar o pente de cabeça para baixo, a visão que se tem está mostrada nas fotos abaixo. Evita-se muitos riscos ao se manusear o pente em cima de um suporte de madeira com limitadores ao seu movimento nas laterais. Embaixo de cada dente (somente nas notas mais graves) existe um peso de chumbo que é o responsável pela afinação da nota musical e que é mais pesado quanto mais grave for a nota. Dessa forma é facilmente identificado que é muito mais sério o problema quando os dentes quebrados estão à esquerda do pente (notas mais graves) do que à direita do mesmo.

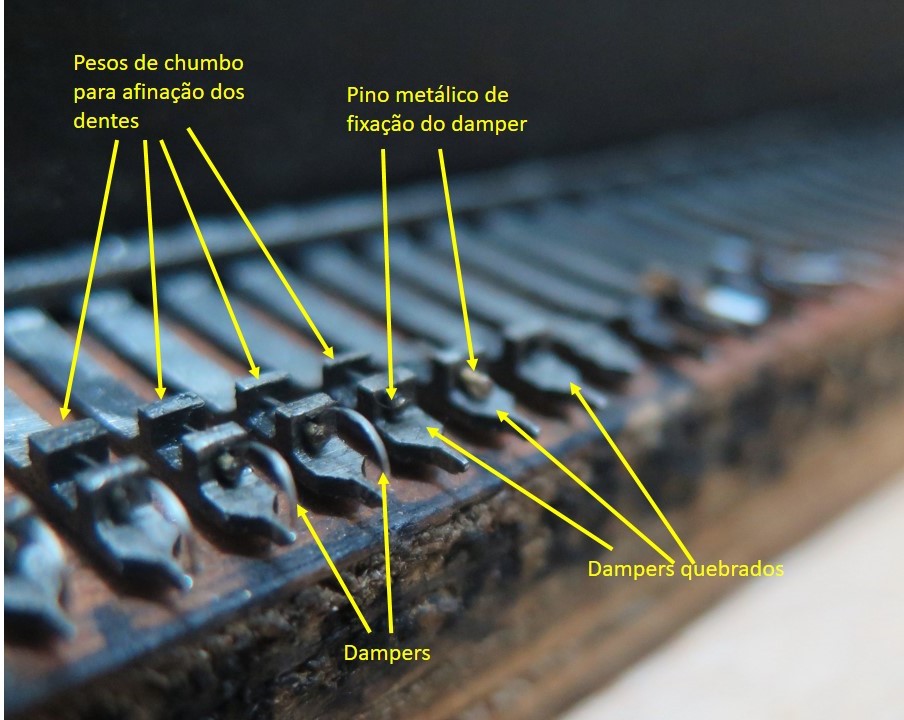

A afinação é feita através da colocação ou retirada de chumbo, por isso, aqueles que não dispõe de um ouvido musical necessitam de um aparelho normalmente usado na afinação de pianos. Embaixo de cada dente (nas notas mais graves) existe um arame curvado que é chamado de damper. A espessura do arame varia de dente para dente. Quanto mais grave a nota, mais grosso é o arame. Esses dampers quebram com o uso normal da caixa provocando ruídos desagradáveis. Eles devem ter uma forma específica e bem determinada porque caso contrário são inúteis, entretanto, essa forma deve ser dada em uma única operação. Qualquer tentativa de corrigir um erro importa, quase sempre, na quebra do arame e na confecção de um novo damper. Os dentes correspondentes às notas menos graves, usualmente, utilizam um damper feito de pena de pássaro (no passado) ou de um pequeno retângulo de plástico, atualmente. A função do damper é impedir que um dente, após ter sido acionado pelo pino do cilindro, entre em vibração.
Clique na imagem para aumentá-la.
No vídeo abaixo está apresentada a mesma caixa de música mostrada na segunda atualização do site e que apresentava ruídos estranhos quando da execução das músicas, já agora com o problema resolvido.
Na próxima atualização do site deverá ser iniciada a abordagem das caixas de música de passarinho.
